Lumières d’admission et porting du moteur rotatif

Dans un moteur Wankel, l’admission ne passe pas par des soupapes classiques. À mesure que le rotor tourne, ses faces découvrent puis masquent les lumières ménagées dans les carters. La position des bords et la surface disponible déterminent le moment d’ouverture, la durée de passage et le débit possible. Pour comprendre ce que change un porting, il faut distinguer ces paramètres plutôt que résumer la modification à une lumière « plus grosse ». Le fonctionnement du moteur rotatif permet de visualiser cette séquence.

Les lumières latérales d’origine

Sur la plupart des moteurs rotatifs de série, l’admission se fait par des lumières situées dans les carters latéraux, de part et d’autre du rotor. Le passage s’ouvre quand le mouvement du rotor met une chambre en communication avec le conduit, puis se referme lorsque le rotor recouvre l’ouverture. Le dessin d’origine définit ainsi le calendrier d’admission autant que la section disponible.

La forme varie selon le moteur et son système d’admission. Certaines versions possèdent plusieurs ouvertures ou circuits qui entrent en fonction selon les conditions de régime et de charge. Il n’existe donc pas une lumière d’origine unique valable pour tous les 12A, les 13B atmosphériques et les 13B-REW. Chaque conception répond à un compromis entre débit, souplesse, émissions, bruit et facilité d’utilisation.

Une lumière de série ne vise pas nécessairement la puissance maximale à haut régime. Elle est conçue pour offrir un fonctionnement utilisable sur une large plage, avec un ralenti stable et des transitions prévisibles. Le préparateur modifie ce compromis, avec des résultats qui dépendent aussi de l’état mécanique du moteur et des autres éléments de la configuration.

Ce que modifie un porting

Le porting désigne l’usinage des lumières, notamment de leur contour, de leur surface et de la position de leurs bords. Selon le travail réalisé, le préparateur peut lisser les transitions, élargir une zone ou déplacer une arête qui commande l’ouverture ou la fermeture. Ces opérations n’ont pas le même effet : augmenter la section ne modifie pas forcément la durée d’admission autant que le déplacement d’un bord.

Une ouverture plus généreuse peut favoriser le débit à haut régime, lorsque le moteur demande davantage de mélange. En contrepartie, une durée accrue peut dégrader le remplissage à bas régime et favoriser le retour de gaz vers l’admission. Le résultat dépend de la forme complète de la lumière, de son emplacement, des conduits et de la commande des circuits secondaires, pas d’une seule dimension prise isolément.

Les appellations « street port » et « bridgeport » ne correspondent pas à des normes de dimensions universelles. Deux préparateurs peuvent employer le même nom pour des profils différents. Pour évaluer un moteur modifié, les contours et les durées d’ouverture documentés sont donc plus utiles que la seule appellation de la préparation.

Le street port et ses compromis

Un street port désigne généralement une modification modérée des lumières latérales, destinée à augmenter le débit sans transformer complètement le caractère du moteur. L’usinage peut agrandir certaines zones ou retoucher les bords, avec une ampleur variable selon le profil choisi. Bien exécuté et associé à une mise au point cohérente, il peut rester compatible avec une voiture utilisée sur route.

« Compatible avec la route » ne signifie toutefois pas « identique à l’origine ». Si l’usinage modifie la durée d’admission, le ralenti peut devenir moins régulier et le moteur demander davantage de régime pour répondre nettement. La perte de souplesse à bas régime n’est pas systématique : elle dépend du profil, de l’admission, de l’échappement et de la gestion moteur. Le bénéfice éventuel se juge sur l’ensemble de la courbe, pas uniquement sur la puissance maximale.

Sur un moteur turbocompressé, le changement doit être considéré avec le turbo et sa stratégie de contrôle. Un portage qui favorise le débit à haut régime peut modifier la réponse de l’ensemble. Le 13B-REW de la FD, avec sa suralimentation séquentielle, ne se règle pas comme un moteur atmosphérique : sa configuration doit être étudiée dans son ensemble, comme l’explique l’article sur le 13B-REW.

Le bridgeport et les ouvertures agrandies

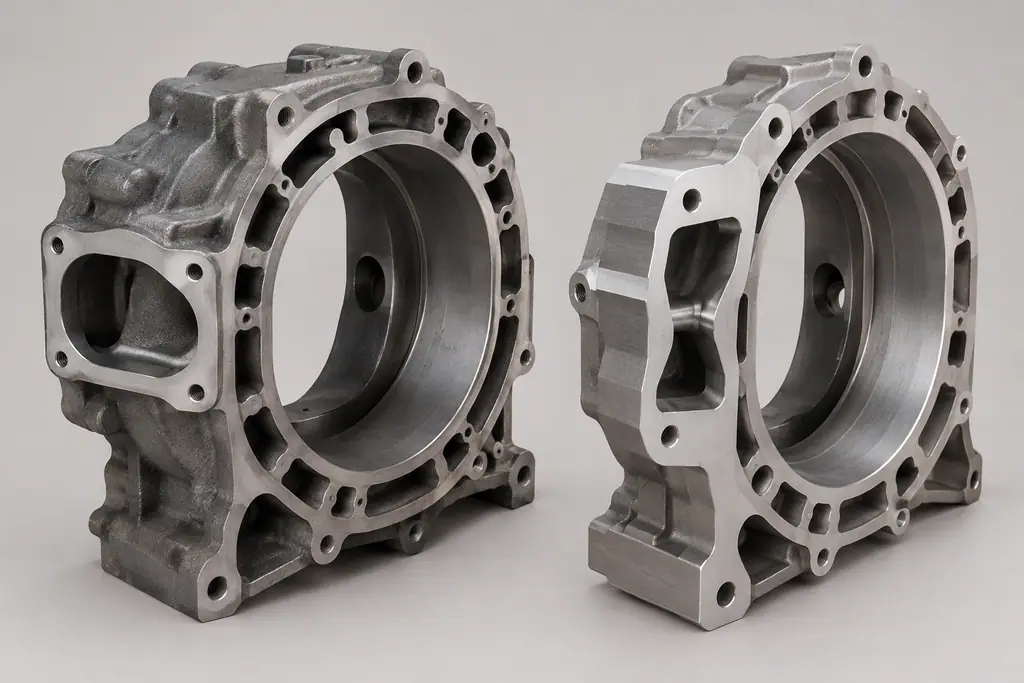

Le bridgeport pousse plus loin la modification d’une lumière latérale. Dans l’acception courante, l’usinage crée une ouverture supplémentaire, souvent sous la forme d’une fente près de la lumière principale, en laissant une bande de matière entre les ouvertures. Cette bande, appelée « pont », participe à la géométrie du profil. La forme, la position et le nombre d’ouvertures varient selon le travail réalisé.

Cette géométrie modifie le moment où la chambre communique avec le conduit et peut allonger la durée effective d’admission. Elle peut favoriser le passage du mélange à haut régime, mais le fonctionnement à bas régime devient souvent plus exigeant. Le ralenti peut être plus irrégulier, la dépression disponible plus faible et les transitions à petite ouverture de papillon moins nettes. Une voiture équipée d’un bridgeport peut rester utilisable sur route, mais elle demande davantage de tolérance au bruit, aux vibrations et à une conduite moins souple dans la circulation.

Les bords et le pont doivent être usinés avec précision et selon un profil défini. Une forme irrégulière ou une finition inadaptée peut nuire au fonctionnement et compromettre l’étanchéité. La recherche de débit ne justifie pas de retirer de la matière sans plan : le choix du profil et la qualité de son exécution comptent autant que l’ampleur de la découpe.

Les lumières périphériques

Avec une admission périphérique, l’ouverture est déplacée du carter latéral vers la périphérie du carter trochoïdal, sur la trajectoire du rotor. Cette disposition permet un calendrier d’admission différent de celui des lumières latérales et vise généralement un moteur capable de fonctionner à haut régime avec un débit important. Elle relève d’une préparation radicale, souvent associée à la compétition ou à un usage spécialisé.

Le compromis est marqué à faible régime. La durée et la position de l’ouverture rendent plus difficiles l’obtention d’un ralenti stable, une bonne réponse à petite charge et une conduite urbaine régulière. Les joints d’apex balaient cette ouverture : sa géométrie et la finition de ses bords doivent donc être adaptées à leur passage. Une admission périphérique n’est pas une simple étape supplémentaire après un street port, mais un choix qui implique de concevoir le moteur et son usage en conséquence.

Effets sur la courbe de couple et le ralenti

Le porting ne déplace pas automatiquement la puissance vers le haut de la plage : le résultat dépend de la géométrie et de la durée d’ouverture obtenues. En pratique, les modifications qui privilégient le débit à haut régime tendent à rendre le moteur moins tolérant à bas régime, mais l’ampleur de l’effet varie selon le profil. Un relevé au banc montre la courbe obtenue, sans remplacer l’évaluation de la conduite dans les conditions d’usage prévues.

Le ralenti est un indice utile, mais pas un diagnostic à lui seul. Une cadence irrégulière peut être liée au porting, à la cartographie ou à un défaut d’allumage, d’étanchéité ou de dépression. Sur un moteur préparé, vérifiez donc que la gestion est réglée pour le profil des lumières et que les autres éléments fonctionnent correctement. La gestion moteur et sa cartographie font partie intégrante de la préparation.

• Lumières d’origine : compromis favorable à la conduite quotidienne et à un ralenti régulier.
• Street port : modification mesurée, dont les effets dépendent du profil et du réglage.
• Bridgeport : durée et débit potentiellement accrus, avec un fonctionnement souvent moins régulier à bas régime.
• Admission périphérique : orientation haut régime et usage spécialisé, généralement peu adaptée à la route ordinaire.

Consommation, bruit et fiabilité

La consommation ne se déduit pas du nom du porting. Une lumière modifiée peut inciter à maintenir un régime plus élevé, tandis qu’un ralenti moins stable ou une cartographie inadaptée peut dégrader le rendement. À vitesse constante, le résultat dépend aussi du moteur, de la transmission, de la charge et du réglage. Il n’existe donc pas de hausse chiffrée valable pour tous les moteurs portés.

Le son change souvent, mais pas uniquement à cause des lumières. Une admission plus libre peut rendre les bruits d’aspiration plus présents, et le régime d’utilisation peut augmenter. L’échappement, ses silencieux et les modifications qui l’accompagnent influencent fortement le niveau sonore perçu. Un moteur ported n’a pas une sonorité déterminée par le seul nom de sa préparation.

La fiabilité dépend de la qualité de l’usinage, de l’état des pièces et de la cohérence de la mise au point. Des arêtes mal finies ou une géométrie qui ne tient pas compte du passage des joints peuvent compromettre l’étanchéité. Le carburant, l’allumage, le refroidissement et la lubrification restent essentiels. Avant de modifier un moteur ancien, contrôlez son état mécanique, notamment par un test de compression adapté au Wankel.

Choisir une configuration selon l’usage

Pour une RX-7 de route utilisée chaque semaine, conserver les lumières d’origine est souvent le choix le plus simple à vivre. Un street port modéré peut convenir si vous acceptez un caractère plus marqué et si la préparation est documentée. Un bridgeport se justifie lorsque le régime élevé prime sur la souplesse et le confort à faible vitesse. L’admission périphérique correspond plutôt à un projet conçu pour la compétition ou un usage très spécifique.

Avant de décider, demandez au préparateur le profil exact des lumières, les éléments usinés et les réglages nécessaires. Vérifiez que l’admission, l’échappement, l’allumage et la gestion moteur ont été considérés ensemble. Une modification qui fonctionne sur un moteur donné ne garantit pas le même résultat sur une autre génération ou une autre configuration. L’état mécanique et l’usage prévu doivent guider les choix, comme pour toute préparation de RX-7.

En France, une modification du moteur qui change les caractéristiques du véhicule peut affecter sa conformité à la réception d’origine. Avant un usage sur route, renseignez-vous auprès de l’administration compétente sur les démarches applicables et vérifiez les règles en vigueur. Ne présumez pas qu’une voiture immatriculée avant les travaux reste automatiquement conforme après une modification importante.

Synthèse pratique : décider avant d’usiner

• Définissez l’usage réel : trajets routiers, sorties occasionnelles, circuit ou compétition.
• Demandez le dessin des lumières et les changements de durée, pas seulement l’appellation street port ou bridgeport.
• Contrôlez l’état du moteur avant l’usinage, puis prévoyez une gestion adaptée au nouveau profil.
• Considérez le bruit, le ralenti et la conduite à faible régime comme des critères de choix au même titre que la puissance.
• Choisissez un atelier capable d’expliquer les limites du profil proposé et de contrôler la qualité des arêtes et des ponts usinés.
