Le 13B-REW de la Mazda RX-7 FD3S associe un moteur rotatif à deux turbocompresseurs gérés en séquence. À bas régime, le turbo primaire fournit l’essentiel de la suralimentation. Quand le débit des gaz d’échappement augmente, la commande prépare progressivement le secondaire, puis l’intègre au circuit d’admission. Ce fonctionnement dépend de la gestion des gaz et de l’air, mais aussi de l’état des conduites et des actionneurs. Un défaut de transition peut donc ressembler à une panne de turbo sans en être une.
Deux turbocompresseurs et une séquence de fonctionnement

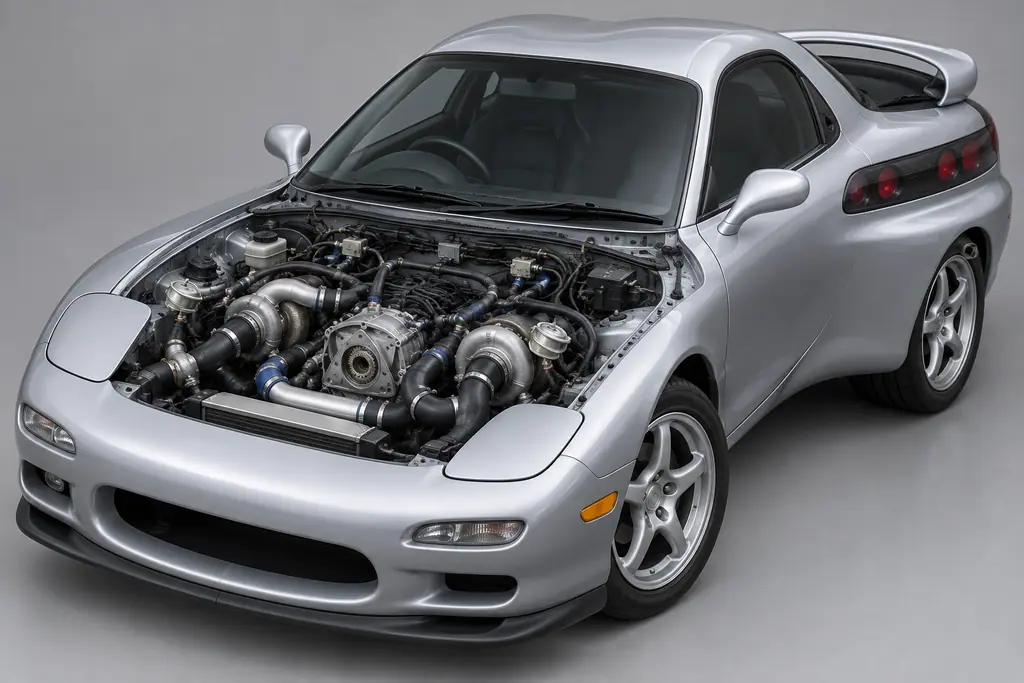

Le 13B-REW est un moteur rotatif bi-rotor de 1 308 cm³. Dans son montage d’origine, les deux turbocompresseurs ne travaillent pas de façon identique à tous les régimes : le système privilégie d’abord le primaire, puis coordonne l’arrivée du secondaire. Il ne s’agit pas de deux unités qui soufflent en permanence à parts égales.
Cette stratégie cherche un compromis. Au début de la montée en régime, le système sollicite le turbo primaire plutôt que de demander immédiatement aux deux turbocompresseurs de fournir leur débit maximal. Quand le débit des gaz d’échappement augmente, une partie de ces gaz contribue à accélérer le secondaire. Une vanne met ensuite son circuit d’air comprimé en communication avec l’admission. Les deux turbos contribuent alors à la suralimentation. Pour les caractéristiques du moteur et ses évolutions, consultez aussi la page sur le 13B et ses versions.
La transition est souvent située autour de 4 500 tr/min sur une FD3S d’origine sollicitée sous forte charge. Ce repère n’est pas un seuil universel : la commande dépend des conditions de fonctionnement, et une accélération légère ne sollicite pas le système comme une pleine charge. Une voiture modifiée, mal réglée ou présentant une fuite peut aussi donner une impression différente de la transition.
Le fonctionnement du turbo primaire
À bas et moyen régime, le turbo primaire fournit la pression de suralimentation utile au moteur. Le secondaire ne fournit pas encore normalement de l’air comprimé à l’admission de la même manière. La gestion maintient les passages d’air et de gaz dans la configuration adaptée à cette première phase, tout en préparant progressivement le secondaire.
Le terme « primaire » décrit son rôle dans la séquence, pas une unité indépendante du reste du système. La régulation de pression, les circuits d’admission et les passages d’échappement doivent fonctionner ensemble. Une fuite sur une durite de suralimentation peut réduire la pression disponible alors que le turbo tourne correctement. À l’inverse, un défaut de commande peut empêcher le secondaire d’entrer dans la séquence, même si ses roues et ses paliers sont en état.
La transition vers le second turbo
À mesure que le régime et la charge augmentent, le calculateur commande des électrovannes qui pilotent les vannes du système. La commande dirige progressivement des gaz d’échappement vers le secondaire afin de le faire monter en régime, puis ouvre le passage de son air comprimé vers le circuit d’admission. La répartition des gaz et la liaison entre les circuits doivent se coordonner pour limiter la chute de pression et le délai de réponse.
La transition n’est donc pas un interrupteur qui transforme instantanément un système à un turbo en système à deux turbos. Les organes doivent agir dans le bon ordre : les gaz d’échappement accélèrent le secondaire, son circuit d’air rejoint l’admission et la régulation limite la pression. Une coupure franche, répétée et accompagnée d’une pression qui décroche mérite un contrôle.
Une transition saine ne se juge pas uniquement à la sensation au volant. Le moteur doit prendre ses tours régulièrement, sans à-coup marqué, et la pression mesurée doit rester cohérente avec la charge. Un chiffre isolé n’a toutefois pas de valeur diagnostique sans connaître les conditions de mesure et la configuration de la voiture.
Électrovannes et actionneurs de commande
Le calculateur moteur ne déplace pas directement les vannes mécaniques. Il commande des électrovannes qui pilotent des circuits de dépression ou de pression, selon l’organe concerné. Ces circuits agissent sur des capsules à membrane et des actionneurs reliés aux vannes. Le signal électrique commande l’électrovanne, le circuit transmet l’effort et l’actionneur déplace l’organe mécanique.
Les appellations des électrovannes et des vannes peuvent différer selon les documents techniques. Leurs fonctions couvrent notamment la gestion du passage des gaz d’échappement, la mise en communication du circuit d’air du secondaire et la régulation de pression. Identifiez chaque conduite avec le schéma correspondant à la voiture plutôt qu’avec un cheminement générique prévu pour une autre année ou une autre configuration.
Une électrovanne peut présenter un défaut électrique, être grippée ou obstruée. Un actionneur peut fuir, perdre l’étanchéité de sa membrane ou se bloquer mécaniquement. Une commande correcte au calculateur ne garantit pas que la vanne effectuera le mouvement demandé : le diagnostic doit suivre toute la chaîne, du signal électrique à la réponse mécanique.
Le rôle du faisceau de dépression
Le faisceau de dépression relie sa source, les électrovannes et les actionneurs concernés. Des clapets antiretour et un réservoir de dépression peuvent contribuer à maintenir une commande disponible lorsque la dépression varie avec l’ouverture du papillon. Les petites durites subissent la chaleur, les vibrations et les cycles thermiques : elles peuvent durcir, se fissurer, se déboîter ou avoir été rebranchées dans le mauvais ordre lors d’une intervention.
Une fuite peut ralentir ou empêcher le déplacement d’un actionneur. Le résultat peut être une transition tardive, incomplète ou irrégulière, mais aussi une régulation de pression perturbée. L’apparence extérieure ne suffit pas toujours : une durite peut être fissurée sous sa gaine ou ne fuir que lorsqu’elle est pliée. La page consacrée au faisceau de dépression de la FD3S détaille les points de contrôle propres à ce circuit.
Sur une voiture ancienne, modifiée ou entretenue par plusieurs propriétaires, les erreurs de raccordement compliquent le diagnostic. Des durites remplacées, des tés ajoutés ou des électrovannes supprimées rendent le cheminement moins évident. Avant de remplacer une pièce, comparez l’installation au schéma adapté à la voiture et vérifiez que les raccords ne sont ni inversés ni obturés.
Trou de transition et suralimentation instable
Un trou à l’accélération dans la zone de transition peut venir d’une fuite de dépression, d’une électrovanne qui ne commute pas, d’un actionneur lent ou d’une vanne bloquée. Une fuite d’air après les compresseurs produit un symptôme voisin : la pression est créée, mais une partie de l’air s’échappe avant d’atteindre le moteur. Une durite de commande débranchée et une conduite de suralimentation fendue ne se diagnostiquent pas de la même façon.
Une pression qui monte puis retombe peut aussi orienter vers la commande de wastegate, une fuite sur le circuit d’admission ou une erreur de mesure. Le turbocompresseur lui-même n’est qu’une hypothèse parmi d’autres. Des ratés d’allumage, un problème d’alimentation en carburant ou un capteur donnant une information erronée peuvent provoquer une perte de puissance qui ressemble à un défaut de suralimentation.
Notez les circonstances précises : régime, ouverture du papillon, rapport engagé, moteur froid ou chaud, caractère répétable du défaut et éventuels bruits inhabituels. Un bruit de frottement, une fumée anormale ou une consommation d’huile en hausse justifient une inspection mécanique rapide. Un simple creux au changement de phase ne permet pas, à lui seul, de conclure à un turbo endommagé.
Contrôles de diagnostic à effectuer
Procédez du plus accessible au plus spécialisé, sans augmenter la pression de suralimentation pour « voir si cela passe » :
- Relever la configuration. Vérifiez si la voiture est d’origine, si des conduites ont été modifiées et si la gestion moteur correspond au matériel installé. Les conversions et réparations anciennes peuvent avoir changé le cheminement.
- Inspecter les durites et connecteurs. Recherchez fissures, raccords lâches, conduites écrasées, clapets montés à l’envers et connexions électriques oxydées. Contrôlez aussi les manchons et l’intercooler, qui appartiennent au circuit d’air comprimé.
- Tester les actionneurs concernés. Sur un actionneur commandé par dépression, une pompe manuelle permet de vérifier si la capsule conserve la dépression et si sa tige se déplace sans point dur. Respectez les données d’atelier de la version inspectée et n’imposez pas de course ou de valeur de contrôle supposée.
- Contrôler les électrovannes et leur commande. Vérifiez leur alimentation, leur résistance selon la procédure prévue, puis leur capacité à commuter. Un lecteur de défauts compatible avec l’année et le marché peut aider, mais les systèmes de diagnostic des premières FD ne se lisent pas nécessairement comme ceux d’une voiture récente.
- Mesurer et comparer. Une mesure de pression sous charge, réalisée avec un matériel adapté et dans des conditions sûres, permet de confirmer le symptôme. Un test d’étanchéité du circuit d’admission complète ce contrôle. Évitez les mises sous pression improvisées, qui peuvent endommager des éléments ou masquer la cause.
Si ces vérifications ne révèlent rien, l’examen des turbocompresseurs devient pertinent : état des roues, traces de contact, présence d’huile anormale et jeu des arbres évalué selon les spécifications. Le jeu radial d’un turbo à paliers lisses ne s’interprète pas comme celui d’un turbocompresseur à roulements. Une expertise est préférable à un verdict fondé sur une manipulation sommaire. Pour les autres contrôles d’état du moteur, consultez aussi le guide d’entretien de la RX-7.
Simplifier le système sans perdre de vue les compromis
La première option consiste à remettre en état le système séquentiel d’origine : conduites conformes, électrovannes fonctionnelles, actionneurs libres et circuit d’air étanche. Cette démarche conserve le comportement prévu par Mazda et évite de confondre un défaut d’entretien avec une limite du principe. Toute intervention doit être suivie d’un contrôle du fonctionnement sous charge.
Certains propriétaires simplifient le réseau de commande ou convertissent le 13B-REW en mono-turbo. Cela peut réduire le nombre de composants à gérer, mais change la réponse à bas régime, la montée en pression et la manière dont le moteur délivre sa puissance. Une conversion ne consiste pas à retirer un turbo et à obturer quelques conduites : elle implique des choix d’admission et d’échappement, des actionneurs adaptés et une gestion moteur calibrée pour le nouvel ensemble.
Une gestion non adaptée peut compromettre la richesse, l’allumage et la pression de suralimentation. Le choix doit donc tenir compte de l’usage, de la fiabilité recherchée et de la conformité du véhicule. Les principes et les conséquences de cette transformation sont détaillés dans le dossier sur la conversion mono-turbo du 13B-REW.
