Un test de compression renseigne sur l’étanchéité des chambres d’un moteur rotatif, mais il n’est utile que si l’appareil distingue les trois événements de compression de chaque rotor. Une mesure obtenue avec un testeur classique, ou relevée sans connaître la vitesse du démarreur, peut donner une impression trompeuse. La température, la batterie, la procédure et la comparaison des résultats comptent autant que la valeur affichée.
La méthode s’applique aux moteurs Wankel de la RX-7, notamment aux 12A et 13B. Pour comprendre le rôle des chambres et des segments d’apex dans l’étanchéité, consultez aussi le fonctionnement du moteur rotatif et les segments d’apex.
Pourquoi un testeur classique ne suffit pas

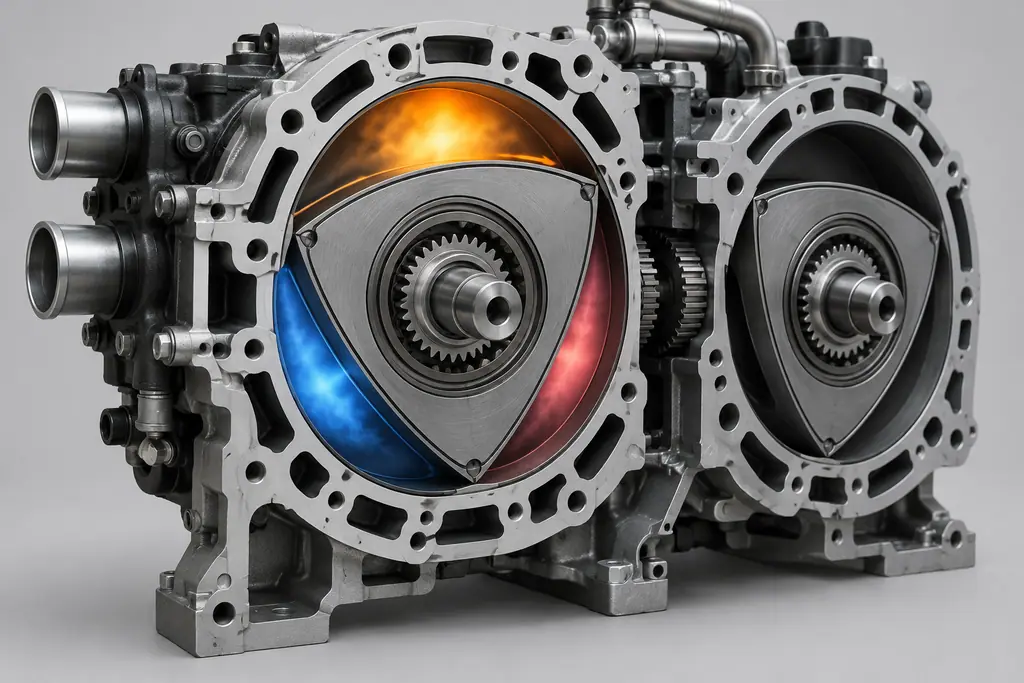

Dans un moteur à pistons, un compressiomètre conventionnel retient généralement une pression maximale par cylindre. Sur un Wankel, chaque rotor délimite trois chambres de travail successives. Un moteur à deux rotors doit donc fournir six valeurs distinctes, trois pour le rotor avant et trois pour le rotor arrière.
Un appareil ordinaire peut afficher une pression qui augmente au fil des compressions ou une valeur globale difficile à interpréter. Il ne sépare pas nécessairement les trois pulsations d’un rotor. Une chambre moins étanche que les deux autres pourrait ainsi être masquée par une moyenne.
Le testeur adapté détecte et restitue les trois pics de pression de chaque rotor. Selon le modèle, il affiche aussi le régime du moteur et corrige les valeurs pour les rapporter à une vitesse de référence. Un simple adaptateur pour bougie ne transforme pas automatiquement un compressiomètre classique en appareil de mesure rotatif.
Préparer le moteur et le véhicule
La référence de mesure est généralement définie pour un moteur chaud. Si le véhicule peut démarrer sans risque, faites-le atteindre sa température normale de fonctionnement, puis coupez le contact. Si le moteur ne démarre pas, ne le faites pas tourner longuement pour le réchauffer : notez que le test est effectué à froid et interprétez-le comme un premier indice, non comme une comparaison directe avec une valeur à chaud.
La batterie doit être bien chargée et le démarreur en bon état. Une vitesse de lancement trop faible abaisse les pressions mesurées et rend les résultats moins comparables. Vérifiez également les connexions électriques : une batterie fatiguée, des câbles résistifs ou un démarreur usé peuvent faire croire à une compression faible.
Immobilisez le véhicule, sélectionnez le point mort et suivez la procédure propre au modèle pour empêcher tout démarrage. Il faut couper l’alimentation en carburant et désactiver l’allumage selon le manuel d’atelier, afin d’éviter l’injection de carburant et la production d’étincelles pendant le lancement. Déposez les bougies prévues par la procédure, ce qui réduit l’effort demandé au démarreur. Sur un moteur à double allumage, le nombre et la position des bougies à déposer dépendent de la version.
Préparez un adaptateur étanche correspondant au filetage et à l’orifice prescrits. Portez des protections contre les surfaces chaudes et éloignez les sources d’étincelles. Si le moteur présente un bruit mécanique inquiétant ou risque d’être endommagé, demandez conseil avant de le faire tourner au démarreur.
Réaliser la mesure au démarreur
Branchez le testeur dans l’orifice de bougie prescrit pour le moteur. Certains manuels indiquent un logement particulier, par exemple celui de la bougie principale : respectez cette consigne plutôt que de choisir l’accès le plus commode. Vérifiez l’étanchéité du raccord, car une fuite à l’adaptateur abaisse la lecture.
Lancez le démarreur en maintenant l’accélérateur dans la position indiquée par la procédure. L’appareil doit enregistrer les trois pulsations correspondant aux chambres du rotor testé. Relevez les trois valeurs, le régime de rotation et, si le testeur les fournit, les valeurs corrigées. Répétez ensuite la mesure sur l’autre rotor, dans les mêmes conditions.
Ne prolongez pas inutilement chaque lancement. Respectez les pauses recommandées pour laisser le démarreur refroidir et surveillez la tension de la batterie : elle peut diminuer au fil des essais et fausser les dernières mesures. Si les valeurs sont instables, contrôlez le raccordement et répétez le test après avoir rétabli une vitesse de lancement régulière.
Notez les résultats dans l’ordre indiqué par l’appareil, en identifiant le rotor avant et le rotor arrière. Conservez les valeurs brutes, même si le testeur fournit une correction automatique. Un relevé écrit évite de confondre les chambres et facilite la comparaison avec un contrôle ultérieur.
Normaliser les résultats au régime de référence
La pression mesurée dépend du régime du démarreur. À vitesse plus faible, les fuites ont davantage de temps pour se produire pendant la compression et la valeur peut diminuer. Une pression ne doit donc pas être comparée à une spécification sans vérifier le régime auquel cette dernière s’applique.
Pour le 13B-REW de la RX-7 FD, les valeurs d’atelier couramment publiées sont rapportées à 250 tr/min. Un testeur rotatif peut calculer une valeur corrigée pour ce régime à partir de la vitesse mesurée. Tous les appareils ne procèdent pas de la même manière : certains affichent seulement les valeurs brutes, d’autres proposent une correction intégrée.
Ne corrigez pas vous-même une lecture par une règle de trois. La relation entre régime et pression n’est pas une simple proportion, et la méthode de correction dépend de l’appareil. Pour comparer deux tests, utilisez le même type de mesure, indiquez la température et le régime, et distinguez les chiffres bruts des chiffres normalisés.
Lire les trois chambres de chaque rotor
Commencez par comparer les trois valeurs d’un même rotor. Elles ne sont pas nécessairement identiques au kilopascal près, mais un écart marqué ou une lecture nettement plus basse que les deux autres mérite une vérification. Comparez ensuite les résultats des rotors avant et arrière.
Sur un moteur à deux rotors, les six valeurs donnent une image plus complète qu’une moyenne générale. Une moyenne peut masquer une chambre faible ; un relevé ordonné montre si le déséquilibre se concentre sur une chambre ou concerne un rotor entier. Des résultats homogènes sont rassurants sur l’étanchéité mesurée, sans prouver à eux seuls que tout le moteur est sain.
Une valeur basse isolée peut évoquer un défaut d’étanchéité, mais le test ne désigne pas la pièce en cause. Une faiblesse sur les trois chambres d’un rotor est un signal différent d’une seule lecture basse, sans permettre de conclure directement à la défaillance d’un segment précis. Avant toute interprétation, vérifiez la répétabilité de la mesure, le régime et l’absence de fuite au raccord.
Comprendre les valeurs de référence
Les valeurs varient selon le moteur, la version, le manuel d’atelier et la méthode de mesure. Elles ne se transposent pas automatiquement d’une RX-7 à une autre, ni d’un testeur à un autre. Pour le 13B-REW de la FD, les repères d’atelier suivants sont donnés à 250 tr/min. Ils ne constituent pas un seuil universel applicable à tous les moteurs Wankel.
Pour le 13B-REW de la FD, les repères sont les suivants :
- Pression standard : 830 kPa, soit 8,3 bar.
- Pression minimale : 680 kPa, soit 6,8 bar.
- Écart maximal entre les chambres d’un même rotor : 150 kPa, soit 1,5 bar.
- Écart maximal entre les deux rotors : 100 kPa, soit 1,0 bar.
Ces limites n’ont de sens que si la température, le régime et l’appareil correspondent à la procédure de référence. Une mesure brute prise à vitesse insuffisante ne peut pas être déclarée conforme ou non conforme en la comparant directement aux valeurs normalisées. Reportez-vous aux spécifications du moteur exact et vérifiez comment le testeur présente ses résultats.
Repérer un écart préoccupant
Une lecture sous la limite minimale, répétée dans de bonnes conditions, justifie un diagnostic approfondi. Il en va de même d’un écart entre les chambres qui dépasse la tolérance applicable, ou d’une différence notable entre les deux rotors. Une dégradation au fil des contrôles peut également compter, même si la valeur reste proche du repère.
Si toutes les chambres paraissent faibles, examinez d’abord les conditions du test : régime de démarreur, batterie, température, raccord et procédure. Si les mesures restent faibles et cohérentes, un défaut général d’étanchéité devient une hypothèse sérieuse. Une seule chambre sensiblement plus basse oriente vers un problème plus localisé, sans suffire à en identifier la cause.
Le contexte d’utilisation aide à évaluer l’urgence. Des démarrages difficiles à chaud, un ralenti irrégulier, une perte de puissance ou une différence nette entre le comportement à froid et à chaud renforcent l’intérêt d’un contrôle. Ces symptômes ne sont pas spécifiques à la compression : alimentation, allumage, capteurs ou système de suralimentation peuvent aussi intervenir sur une FD.
Les limites du test de compression
Le test décrit la pression obtenue pendant le lancement, dans des conditions précises. Il ne montre pas directement l’état de chaque segment, des flancs du rotor ou du carter, et ne localise pas une fuite. Une faible valeur peut provenir de plusieurs défauts mécaniques, mais aussi d’une mesure mal exécutée.
À l’inverse, des compressions satisfaisantes ne garantissent pas l’absence de problèmes de lubrification, de refroidissement, d’allumage ou de suralimentation. Le test ne remplace ni l’examen de l’historique d’entretien, ni l’observation des fumées, ni les contrôles liés aux symptômes. Pour le suivi courant, associez-le aux opérations prévues dans le calendrier d’entretien d’une RX-7.
Quand demander des examens complémentaires
Demandez un avis spécialisé si une valeur reste sous le minimum après répétition du test, si un déséquilibre important persiste ou si les symptômes concordent avec une perte d’étanchéité. Un spécialiste peut vérifier les conditions de mesure, inspecter les chambres à l’endoscope par les orifices de bougie et rechercher d’autres causes au moyen de tests adaptés au moteur rotatif. Un test d’étanchéité conçu pour un Wankel peut compléter l’analyse, mais ses résultats doivent eux aussi être interprétés selon la procédure employée.
Si le moteur démarre mal, contrôlez également l’allumage, l’alimentation en carburant et la vitesse du démarreur. En cas de surchauffe, de consommation de liquide de refroidissement ou de fumée anormale, des contrôles dédiés au refroidissement et à la lubrification sont nécessaires. Une décision de reconstruction ne devrait pas reposer sur une seule mesure : les étapes d’une reconstruction de moteur rotatif impliquent un diagnostic plus complet.
Lors d’un achat, demandez un relevé indiquant les six valeurs d’un moteur à deux rotors, la température et le régime de lancement. Complétez-le par un démarrage à froid puis à chaud, un essai routier et l’examen de l’entretien. Pour une FD, ces vérifications s’intègrent aux contrôles détaillés dans le guide d’inspection de la RX-7 FD3S.
Synthèse pratique avant de décider
- Utilisez un testeur rotatif qui distingue les trois compressions de chaque rotor.
- Effectuez le test dans des conditions définies, avec une batterie chargée et un démarreur en bon état.
- Notez les six valeurs d’un moteur à deux rotors, le régime et la température.
- Comparez d’abord les trois chambres d’un rotor, puis les résultats des deux rotors.
- Appliquez uniquement la spécification correspondant au moteur et à la méthode de mesure.
- Confirmez toute valeur basse ou déséquilibrée avant d’envisager une réparation ou de conclure sur un achat.
