Le 13B : des versions atmosphériques au 13B-REW

Le 13B désigne une famille de moteurs rotatifs Mazda, et non une configuration unique. On trouve sous ce nom des versions atmosphériques à carburateur, des moteurs à injection et admission variable, puis des variantes turbocompressées. Cette évolution accompagne plusieurs générations de Mazda et répond à des objectifs différents : réduire les émissions, élargir la plage de fonctionnement ou fournir davantage de couple et de puissance.

Le point commun reste l’architecture à deux rotors. En revanche, les systèmes d’alimentation, les périphériques et les chiffres de puissance changent selon les modèles, l’année et le marché. Il faut aussi distinguer les chevaux métriques publiés en PS ou ch DIN des hp SAE américains : les unités sont proches, mais les conditions de mesure et les versions de moteur ne sont pas nécessairement les mêmes. Pour comprendre le cycle et les pièces mobiles, consultez aussi notre présentation du fonctionnement du moteur rotatif Wankel.

Architecture et cylindrée du 13B

Le 13B possède deux rotors triangulaires qui tournent dans des chambres de forme trochoïdale. Chaque rotor correspond à 654 cm³ selon la convention de cylindrée usuelle, soit 1 308 cm³ au total. Pour les moteurs rotatifs, les règles de classement peuvent toutefois appliquer des équivalences différentes selon l’organisme et l’usage, notamment en compétition.

Les rotors tournent autour d’un arbre excentré. Les phases d’admission, de compression, de combustion et d’échappement se déroulent en continu dans les volumes formés entre chaque rotor et son logement. Le principe est commun aux versions 13B, mais les lumières d’admission et d’échappement, la forme des conduits et leur commande modifient le remplissage. Une explication détaillée de cette architecture figure dans le glossaire du moteur rotatif.

Chaque rotor reçoit deux bougies, généralement désignées comme bougie d’attaque et bougie de fuite. Elles n’ont pas le même rôle dans la propagation de la flamme, et leur état influe sur le démarrage, le ralenti et la combustion. Contrairement à un moteur à pistons, le 13B ne possède ni soupapes ni arbre à cames, mais il comporte des segments d’étanchéité au niveau des sommets et des flancs des rotors. Leur état conditionne la compression et la capacité du moteur à démarrer correctement.

La lubrification et le refroidissement sont également intégrés à la conception. Une pompe doseuse envoie une quantité d’huile dans l’admission ou directement vers des points du moteur, selon la version, afin de lubrifier les surfaces en contact. Le liquide de refroidissement circule dans les carters latéraux et les logements de rotor. L’absence de pistons ne dispense donc pas le propriétaire d’un entretien suivi, ni d’une surveillance attentive des températures et des niveaux.

Premières versions à carburateur

Mazda introduit le 13B en 1973. Les premières applications de série comprennent notamment la Luce et la RX-4, selon les marchés et les appellations utilisées. Ces moteurs sont atmosphériques et alimentés par carburateur. Mazda propose aussi des versions destinées à répondre aux exigences antipollution, souvent désignées par le suffixe AP, pour « anti-pollution ». Les équipements et les réglages varient selon le modèle et le pays de commercialisation.

Le carburateur dose le mélange air-essence avant son admission dans le moteur. Sur ces premières versions, la mise au point doit composer avec les contraintes de démarrage à froid, de consommation et d’émissions. Les dispositifs de dépollution et les réglages de carburation peuvent différer d’un modèle à l’autre. Une voiture ancienne dont l’allumage ou l’alimentation ont été modifiés ne se diagnostique donc pas seulement à partir du nom 13B inscrit sur ses documents.

Le 13B a également été monté dans le Mazda Rotary Pickup vendu en Amérique du Nord. Cette application rappelle que la famille ne se limite pas aux coupés sportifs : Mazda a aussi étudié le moteur rotatif pour des véhicules utilitaires et des berlines. Les puissances de catalogue de ces modèles ne se comparent pas toujours directement, car les méthodes de mesure et les équipements antipollution ont évolué au fil des années.

La première génération de RX-7 ne reçoit pas partout le 13B. La majorité des SA22C et FB commercialisées à l’international utilisent un 12A. En Amérique du Nord, les RX-7 GSL-SE des millésimes 1984 et 1985 constituent une exception importante : elles reçoivent une version à injection du 13B. Pour replacer ces variantes dans leur contexte, les fiches de la première génération SA22C et FB détaillent les différences de marché et de série.

Injection et admission 6PI

L’injection électronique remplace progressivement le carburateur sur certaines applications. Elle permet de contrôler plus précisément la quantité de carburant, en fonction notamment de la charge et du régime, et facilite l’adaptation aux normes d’émissions. Sur la RX-7 GSL-SE nord-américaine, le moteur appelé 13B-RESI associe injection et admission conçue pour améliorer le remplissage. RESI signifie « Rotary Engine Super Injection » dans la nomenclature Mazda.

Cette version développe environ 135 hp SAE net dans la documentation nord-américaine. Il s’agit d’un chiffre publié pour cette application et cette norme, pas d’une valeur à transposer directement aux premières versions à carburateur. Le RESI n’est pas non plus synonyme de 6PI : les deux termes désignent des dispositifs d’admission distincts, même s’ils poursuivent un objectif voisin, celui d’améliorer le fonctionnement du moteur sur une plage de régime plus large.

Le système 6PI, pour « six-port induction », équipe notamment des versions atmosphériques du 13B. Il ajoute des conduits d’admission auxiliaires commandés en fonction du régime. À bas régime, la configuration favorise le remplissage et la souplesse ; à régime plus élevé, l’ouverture des conduits supplémentaires augmente la section disponible pour l’air. Le passage d’un état à l’autre dépend de volets et de commandes spécifiques, qui doivent rester correctement réglés et étanches.

La RX-7 FC atmosphérique utilise un 13B à admission six ports. Les puissances évoluent avec les séries : les premiers modèles nord-américains sont donnés pour 146 hp SAE, puis les versions commercialisées à partir de 1989 pour 160 hp SAE. Les spécifications japonaises progressent elles aussi, de 146 PS sur les premières versions à 160 PS sur les suivantes. Ces valeurs décrivent des versions de marché et des millésimes différents, et non des conversions parfaitement équivalentes d’un même chiffre. La présence d’un système 6PI impose en outre de contrôler ses actionneurs et ses conduites, car un défaut peut altérer le couple ou la montée en régime sans nécessairement provoquer une panne franche.

L’admission variable n’est pas une suralimentation. Elle exploite les conduits et leur longueur pour adapter le remplissage, sans compresseur entraîné par les gaz d’échappement. La distinction est utile lors d’un achat ou d’une recherche de pièces : une RX-7 atmosphérique à 6PI, une GSL-SE à injection RESI et une FC Turbo ne partagent ni la même alimentation ni les mêmes périphériques, même si elles appartiennent à la famille 13B.

Le 13B-T turbocompressé

Le 13B-T ajoute un turbocompresseur à une base 13B. Mazda l’emploie au début des années 1980 sur des modèles comme la Luce Turbo au Japon, puis sur la RX-7 FC Turbo II. Le turbo utilise l’énergie des gaz d’échappement pour comprimer l’air admis. L’augmentation de la masse d’air permet de brûler davantage de carburant et d’obtenir un couple supérieur, à condition que l’alimentation, l’allumage et le refroidissement soient adaptés.

Le 13B-T de la FC est une configuration à turbocompresseur unique. Il ne faut pas le confondre avec le 13B-REW de la génération suivante, qui dispose de deux turbos fonctionnant selon une séquence définie. Les deux moteurs diffèrent par leur système de suralimentation et par leurs périphériques ; le suffixe T ne signifie pas que le 13B-T est une première étape identique du montage biturbo de la FD.

Les chiffres du Turbo II illustrent les écarts de mesure et les évolutions de série. Les versions japonaises sont données autour de 185 PS au début, puis autour de 205 PS après évolution. Aux États-Unis, les documentations indiquent environ 182 hp SAE pour les premiers millésimes et 200 hp SAE pour les derniers. Les valeurs dépendent de l’année, du marché et de la norme ; elles ne doivent pas être assemblées en une seule courbe de puissance universelle.

La suralimentation rend l’état des périphériques particulièrement important. Une fuite d’air ou de dépression, un problème de commande du turbo, un allumage faible ou une alimentation en carburant insuffisante peuvent provoquer des ratés et une température excessive sous charge. Lors d’un essai, il faut vérifier que le moteur accélère régulièrement, sans fumée anormale ni à-coups, et que les interventions antérieures sur le turbo et la gestion sont documentées.

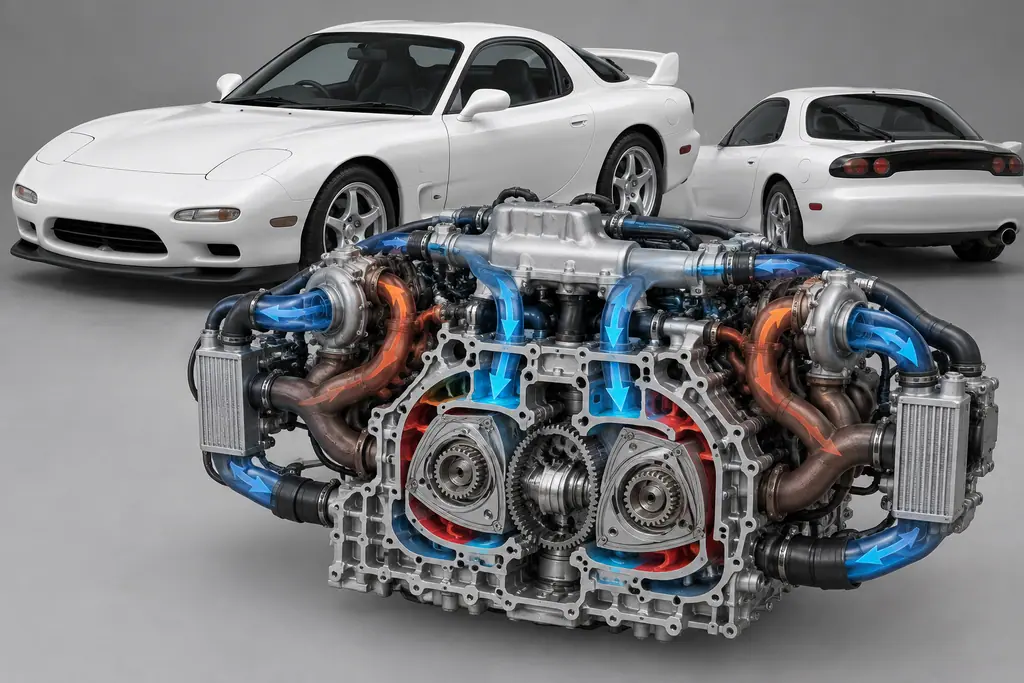

Le 13B-REW et ses deux turbos

Le 13B-REW équipe la Mazda RX-7 FD3S. Lancé au Japon avec la FD en 1991, il arrive sur le marché nord-américain avec les millésimes commercialisés à partir de 1993. Le sigle désigne une version à injection et à deux turbocompresseurs, pensée pour fournir une réponse progressive et une puissance élevée dans un moteur compact. Il reste un deux-rotors de 1 308 cm³ selon la convention usuelle, mais son installation est plus complexe que celle d’un 13B atmosphérique.

Les deux turbos ne travaillent pas comme deux unités fonctionnant simplement en parallèle dès les bas régimes. Le système est séquentiel : un premier turbocompresseur intervient d’abord, puis des valves et des conduites préparent la mise en action du second. À régime et charge plus élevés, les deux participent à la suralimentation. La transition dépend d’un réseau de commandes, de dépression et de gestion moteur ; un flexible dégradé ou une électrovanne défaillante peut perturber le passage entre les phases.

Le dispositif vise à limiter le délai de réponse à bas régime tout en conservant un débit d’air suffisant quand la demande augmente. Cette ambition s’accompagne d’un nombre important de conduites, de clapets et d’organes de commande. Un moteur dont le système a été simplifié, débranché ou converti sans mise au point cohérente peut fonctionner, mais il ne correspond plus au comportement prévu par Mazda. Le fonctionnement détaillé est expliqué dans notre dossier sur le biturbo séquentiel du 13B-REW.

Au Japon, les puissances annoncées pour la FD évoluent avec les séries : 255 PS au lancement, 265 PS sur des versions ultérieures, puis 280 PS pour certaines dernières évolutions. Ces chiffres sont des valeurs de catalogue japonaises. Aux États-Unis, les RX-7 FD officiellement vendues sont généralement données pour 255 hp SAE. Les limites d’homologation et les pratiques de déclaration expliquent en partie l’écart entre les valeurs nationales ; elles ne suffisent pas, à elles seules, à mesurer l’état ou la puissance réelle d’un exemplaire aujourd’hui.

Le nom 13B-REW doit aussi être distingué du 13B-RE et du 20B-REW de l’Eunos Cosmo. Ces moteurs appartiennent à d’autres applications et ne désignent pas le même ensemble mécanique que celui de la RX-7 FD. Le 20B-REW, notamment, possède trois rotors. Un badge ou une appellation relevée dans une annonce ne remplace donc pas la vérification du code moteur, du numéro de série et des pièces effectivement montées.

Applications dans les RX-7 et les autres Mazda

Dans la gamme RX-7, le 13B apparaît dans des contextes bien différents. La GSL-SE nord-américaine constitue une rare application du 13B sur la première génération, avec injection RESI. La FC reçoit un 13B atmosphérique à 6PI ou un 13B-T sur la Turbo II. La FD adopte ensuite le 13B-REW, associé à cette génération dans la gamme RX-7 de série.

En dehors de la RX-7, la famille a équipé des Luce, des RX-4, des Cosmo et le Rotary Pickup, selon les périodes et les marchés. La dernière génération de Cosmo, l’Eunos Cosmo, propose des moteurs désignés 13B-RE et 20B-REW, qui ne doivent pas être assimilés au 13B-REW de la FD. Ces usages montrent que Mazda a décliné le moteur rotatif pour des berlines, des coupés de grand tourisme et un utilitaire, avec des réglages et des équipements différents.

La présence d’un 13B dans une voiture ne suffit pas à identifier sa version. Il faut relever le code moteur complet, le type d’alimentation, la référence des organes périphériques et les éventuelles modifications. Sur une RX-7 importée, le marché d’origine peut aussi expliquer une puissance différente, une configuration antipollution particulière ou une appellation commerciale inhabituelle. Les pages consacrées aux trois générations de RX-7 permettent de situer ces applications dans l’évolution de la gamme.

Puissances selon l’année et le marché

Les chiffres de puissance ne se comparent correctement qu’avec leur contexte. PS est le cheval métrique utilisé dans de nombreuses fiches japonaises ; hp SAE désigne le cheval mécanique selon une norme de mesure américaine ; ch DIN renvoie à une mesure selon la norme DIN. La conversion mathématique entre unités est possible, mais elle ne corrige pas les différences de norme, d’équipement, de millésime ni de calibration. Le tableau ci-dessous donne donc des repères de catalogue, pas des garanties de puissance mesurée sur un véhicule ancien.

Les moteurs atmosphériques du début de la famille sont souvent présentés avec des valeurs proches de 130 à 135 PS, mais l’appellation AP couvre des applications et des réglages qui ne sont pas identiques. Pour le RESI de la GSL-SE, la référence nord-américaine est d’environ 135 hp SAE net. Pour le 6PI de la FC, les puissances évoluent selon les séries : 146 puis 160 PS dans les spécifications japonaises, et 146 puis 160 hp SAE en Amérique du Nord. Dans tous les cas, l’état du moteur et des accessoires compte davantage qu’une valeur nominale lue sur une fiche.

Points de vigilance à l’entretien

L’étanchéité interne est le premier sujet à contrôler. Les segments d’apex assurent l’étanchéité au sommet des rotors, tandis que d’autres segments limitent les fuites sur les côtés. Une usure ou une dégradation peut réduire la compression, rendre les démarrages difficiles et faire perdre de la puissance. Un moteur qui démarre à froid ne doit pas être déclaré sain sur cette seule observation : le démarrage à chaud et un test de compression rotatif correctement réalisé apportent des indications essentielles. Consultez notre guide sur les segments d’apex et l’étanchéité pour comprendre les résultats et leurs limites.

La lubrification demande une attention régulière. La pompe doseuse, ses conduites et ses points d’injection doivent être contrôlés ; une fuite, un tuyau bouché ou une pompe neutralisée modifie la protection prévue pour les surfaces internes. Une consommation d’huile liée à la lubrification du rotatif est attendue, mais elle ne justifie pas d’ignorer une baisse rapide du niveau ou une fumée inhabituelle. Toute modification de la pompe doseuse ou ajout de prémélange doit être raisonné en fonction de l’usage et de la configuration, et non appliqué comme une recette universelle. Le dossier consacré à la lubrification du moteur rotatif détaille ces différences.

Le refroidissement doit maintenir une température stable, particulièrement sur les versions turbo. Un radiateur encrassé, un thermostat vieillissant, une pompe à eau fatiguée ou des durites dégradées peuvent favoriser une surchauffe. Celle-ci menace l’étanchéité et peut transformer une panne périphérique en réparation lourde. Sur une FD, l’inspection doit aussi porter sur le circuit d’huile des turbos, les conduites d’air et l’état des éléments de gestion de la séquence.

L’allumage constitue un autre point commun à toutes les variantes. Les quatre bougies, les bobines et les câbles doivent être adaptés au moteur et à son état. Des ratés, une odeur d’essence ou un démarrage laborieux peuvent venir de l’allumage, d’un moteur noyé ou d’une baisse de compression : remplacer des pièces au hasard ne permet pas de départager ces causes. Les bougies d’attaque et de fuite doivent être identifiées correctement, et les références ne se choisissent pas uniquement en fonction de la cylindrée.

Sur les versions atmosphériques à 6PI, inspectez les commandes d’admission et leurs conduites. Sur le 13B-T, vérifiez le turbo, sa lubrification et la qualité des raccords. Sur le 13B-REW, ajoutez au contrôle l’ensemble des conduites de dépression, valves et commandes de la suralimentation séquentielle. Un entretien documenté et une mesure de compression réalisée selon la méthode adaptée sont plus utiles qu’une promesse de puissance ou qu’un simple essai de quelques minutes. Le calendrier d’entretien d’une RX-7 complète ces contrôles par génération.

Synthèse pratique : identifier un 13B avant d’intervenir

Avant d’acheter une pièce ou de planifier une réparation, vérifiez le code moteur complet et le modèle donneur. Un 13B-RESI, un 13B à 6PI, un 13B-T et un 13B-REW partagent leur architecture à deux rotors, mais pas leurs systèmes d’admission, de suralimentation ni leurs périphériques. La génération de RX-7 et le marché d’origine aident à orienter l’identification, sans remplacer l’examen du moteur réel.

Retenez ensuite trois repères. Premièrement, la puissance doit toujours être accompagnée de son année, de son marché et de sa norme. Deuxièmement, l’état se juge par des contrôles spécifiques, dont la compression, l’allumage, la lubrification et le refroidissement. Troisièmement, sur un moteur turbo, l’intégrité des conduites et des commandes fait partie de la fiabilité, au même titre que le moteur lui-même.

Pour un usage routier, privilégiez un exemplaire dont l’historique est cohérent et les systèmes d’origine fonctionnels. Une préparation peut être fiable, mais elle exige une gestion moteur adaptée et un suivi précis des températures et de la richesse. Si vous ne pouvez pas confirmer l’état interne du 13B, faites réaliser les mesures par un spécialiste du rotatif avant de décider d’une remise en état.
