Le moteur rotatif Wankel ne transforme pas le mouvement alternatif de pistons en rotation : son rotor tourne directement dans un carter profilé, tandis qu’un arbre excentrique récupère le mouvement et fournit la puissance. Cette architecture change la forme des chambres, la distribution des gaz et la façon de compter les cycles. Pour comprendre un 12A ou un 13B de Mazda RX-7, il faut suivre une chambre de travail, puis distinguer la vitesse du rotor de celle de l’arbre.
Animation du moteur rotatif
Observez le déplacement du rotor et suivez les quatre temps dans une chambre, de l’admission jusqu’à l’échappement, au fil de la rotation du moteur.
- Admission
- Compression
- Combustion et détente
- Échappement
- Lumière d’admission / Lumière d’échappement
- Bougies
- Arbre excentrique
Angle de l’arbre excentrique Angle du rotor

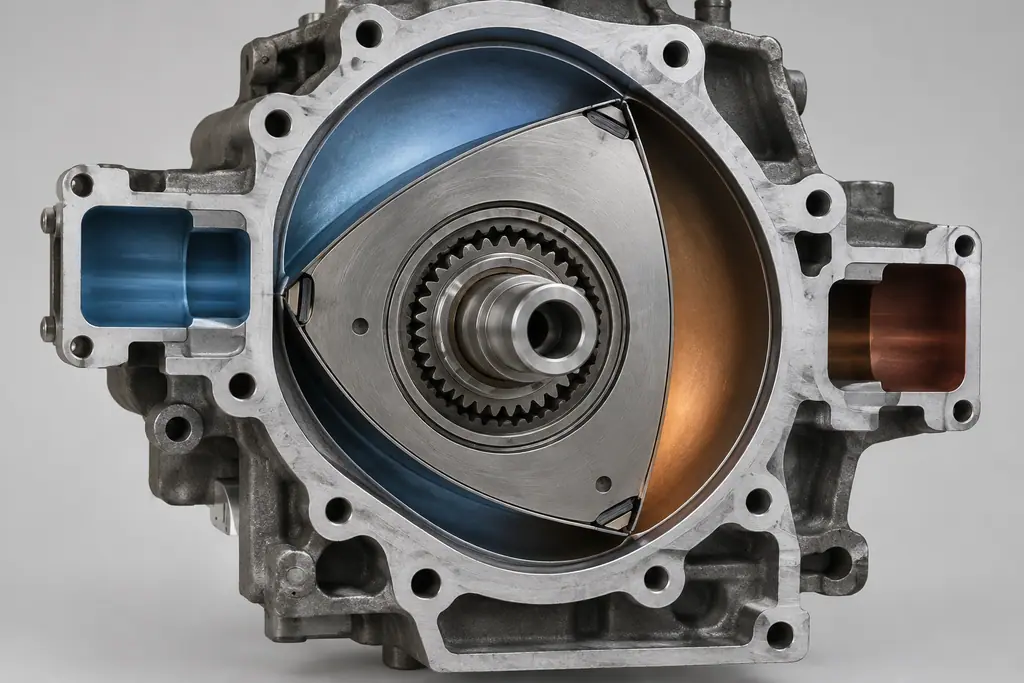

Le rotor triangulaire et le carter épitrochoïdal
Le rotor ressemble à un triangle aux côtés bombés, et non à un triangle équilatéral ordinaire. Ses trois sommets, appelés arêtes ou apex, restent en contact avec la paroi intérieure du carter. Cette paroi suit un profil dérivé d’une épitrochoïde, une courbe qui permet aux sommets du rotor de la parcourir tout en faisant varier le volume des chambres.
Chaque face du rotor délimite une chambre de travail entre elle, la paroi du carter et les deux plaques latérales qui ferment l’ensemble. Les trois faces créent donc trois chambres autour d’un même rotor. Lorsque celui-ci se déplace, ces volumes grandissent puis diminuent selon leur position dans le carter : cette variation assure l’aspiration, la compression et l’expulsion des gaz.
Le contact entre pièces mobiles doit isoler les chambres les unes des autres. Des segments d’apex suivent la paroi périphérique, tandis que des joints latéraux et des joints de coin limitent les fuites sur les côtés du rotor. Ils doivent rester étanches malgré les différences de pression, la chaleur et le glissement continu. Leur rôle est détaillé dans notre dossier sur les segments d’apex et l’étanchéité du moteur rotatif.
Le rotor n’est pas un piston qui coulisse dans un cylindre : il tourne et son centre décrit une trajectoire autour de l’axe de sortie. Sa forme et celle du carter imposent aux trois chambres des volumes différents à chaque instant. Le carter de travail, les plaques latérales, les joints et le rotor forment ainsi le cœur fonctionnel du moteur.
L’arbre excentrique et le rapport de rotation
Le rotor est monté sur un palier qui entoure une partie décentrée de l’arbre de sortie, appelée maneton excentré ou excentrique. Quand l’arbre tourne, ce maneton entraîne le centre du rotor sur une orbite. La pression exercée dans une chambre agit sur une face du rotor ; le palier transmet cet effort à l’excentrique, puis à l’arbre.
Un engrenage intérieur solidaire du rotor engrène avec un pignon fixe lié au carter latéral. Cet ensemble contraint l’orientation du rotor et maintient sa trajectoire : sans lui, le rotor ne suivrait pas correctement le profil du carter. L’engrenage fixe règle le mouvement, mais la puissance utile passe principalement du rotor au maneton par le palier.
Le rapport cinématique est de trois tours d’arbre excentrique pour un tour de rotor. L’arbre tourne donc trois fois plus vite que le rotor. À titre d’illustration, lorsque l’arbre tourne à 6 000 tr/min, le rotor effectue 2 000 tr/min. Le régime affiché par le compte-tours est celui de l’arbre de sortie, pas celui du rotor.
Dans un moteur à deux rotors, chacun est associé à un excentrique sur le même arbre. Les phases de travail sont décalées afin de répartir les efforts et les combustions dans le temps. Le principe reste identique à celui d’un moteur à un rotor : chacun suit le rapport de trois tours d’arbre pour un tour de rotor.
Les quatre temps dans chaque chambre
Pour suivre le cycle, choisissez une face du rotor et la chambre qu’elle délimite. Cette chambre passe successivement par quatre phases. Les autres chambres du même rotor se trouvent simultanément à des étapes différentes du cycle.
- Admission : le volume augmente et le mélange frais entre par la lumière d’admission.
- Compression : le volume diminue et le mélange enfermé est comprimé.
- Combustion et détente : après l’allumage, les gaz se dilatent et le volume augmente.
- Échappement : le volume diminue et les gaz brûlés sont chassés par la lumière d’échappement.
Pendant l’admission, le déplacement du rotor agrandit la chambre. Dès qu’elle communique avec la lumière d’admission, l’air et le carburant peuvent y entrer. La lumière se retrouve ensuite masquée par le rotor et ses joints : la chambre est alors fermée pour la phase de compression.
Le volume diminue à mesure que la chambre se déplace vers la zone de plus faible volume. Le mélange est comprimé, puis les bougies l’enflamment près de la fin de cette phase. Il n’existe pas de point mort haut au sens d’un piston, mais un volume minimal qui joue un rôle comparable pour situer la fin de la compression.
La combustion augmente la pression des gaz. Celle-ci pousse la face du rotor et contribue à faire tourner l’excentrique, tandis que la chambre s’agrandit : c’est la détente, ou phase motrice. Quand la lumière d’échappement s’ouvre, les gaz brûlés commencent à sortir. La poursuite du mouvement réduit le volume et achève leur évacuation.
Ces phases ne sont pas commandées par une bielle et une course de piston. Elles résultent du profil du carter, du mouvement du rotor et de la position des lumières. Leur durée angulaire exacte dépend notamment de la géométrie des ouvertures ; il ne faut donc pas imaginer quatre portions identiques imposées à chaque tour de rotor.
Admission et échappement par les lumières
Un Wankel conventionnel n’emploie pas de soupapes d’admission et d’échappement actionnées par un arbre à cames. Les gaz passent par des ouvertures fixes, appelées lumières, intégrées au carter périphérique ou aux plaques latérales. Une chambre communique avec une lumière lorsque son déplacement découvre l’ouverture, puis elle en est isolée lorsque le rotor la recouvre.
La forme et la position des lumières déterminent leur ouverture et leur fermeture. Cette distribution est donc liée directement à la géométrie du moteur, et non au mouvement de soupapes. La section des ouvertures et leur emplacement influencent le remplissage, l’évacuation des gaz et les régimes auxquels le moteur respire efficacement.
Sur les moteurs de série des RX-7, l’admission passe généralement par des lumières latérales et l’échappement par des ouvertures dans le carter périphérique. La disposition exacte dépend du moteur et de sa version. Les moteurs préparés peuvent recevoir des lumières modifiées ou agrandies, ce qui change les caractéristiques de distribution et peut déplacer la plage de fonctionnement. Les effets du porting et des lumières d’admission dépendent donc autant du dessin des ouvertures que de leur taille.
Une lumière n’est pas simplement un orifice toujours ouvert sur la chambre : son effet dépend de la position des sommets du rotor, des joints et du mouvement de la face concernée. Le calage est déterminé par la géométrie. Le calculateur peut gérer l’injection et l’allumage, mais il ne déplace pas les ouvertures comme le ferait un système de distribution variable à soupapes.
Bougies leading et trailing
La chambre de combustion du Wankel est longue et étroite. Une seule bougie devrait propager le front de flamme sur une distance importante, dans un volume dont la forme change rapidement. Les moteurs Mazda concernés utilisent donc généralement deux bougies par rotor : une bougie leading et une bougie trailing, placées à des positions différentes dans le carter.
La bougie leading déclenche l’allumage en premier. La bougie trailing produit une seconde étincelle, décalée dans le temps, pour aider la combustion à se propager dans l’ensemble de la chambre. Le décalage et le calage des étincelles dépendent de la version et des conditions de fonctionnement.
Les deux étincelles appartiennent à la combustion d’une seule chambre. Elles ne correspondent pas à deux cycles moteurs ni à deux combustions distinctes. Si l’allumage est défaillant sur l’une des bougies, la combustion peut devenir moins efficace, avec des conséquences sur le démarrage, le fonctionnement et les émissions.
Les trois chambres d’un rotor n’arrivent pas au même moment à la fin de leur compression. La paire de bougies intervient pour enflammer le mélange dans chacune d’elles au fil de la rotation. Une panne d’allumage peut donc affecter la régularité de plusieurs phases du cycle, même si la mécanique tourne encore.
Une combustion par tour d’arbre et par rotor
Une chambre associée à une face donnée effectue un cycle complet pendant un tour du rotor. Or le rotor ne fait qu’un tour lorsque l’arbre excentrique en fait trois. Cette chambre connaît donc une combustion tous les trois tours d’arbre.
Mais un rotor possède trois faces et trois chambres qui avancent dans le cycle avec un décalage. Pendant que l’une comprime son mélange, une autre peut être en détente et la troisième en admission ou en échappement. Leurs combustions s’enchaînent : prises ensemble, elles produisent une combustion par tour d’arbre pour un rotor.
Cette distinction évite une confusion fréquente. Ce n’est pas chaque face qui brûle un mélange à chaque tour d’arbre ; c’est l’ensemble des trois chambres d’un rotor qui fournit un événement de combustion par tour d’arbre. Un moteur à deux rotors produit ainsi deux événements de combustion par tour d’arbre, sans que cela signifie que chaque chambre brûle deux fois plus souvent.
Pour les RX-7, le 12A et les différentes versions du 13B appliquent ce principe avec deux rotors. Le nombre de rotors décrit les éléments tournants du moteur, pas le nombre de cylindres au sens habituel.
Cylindrée géométrique et conventions de mesure
Dans un moteur à pistons, la cylindrée correspond au volume balayé par les pistons entre leur position haute et leur position basse, additionné pour tous les cylindres. Pour un Wankel, on retient le volume balayé par une chambre de travail, autrement dit la différence entre son volume maximal et son volume minimal. La valeur usuelle du moteur est ce volume multiplié par le nombre de rotors.
On ne multiplie pas le volume par trois parce que chaque rotor possède trois faces. Les faces créent bien trois chambres et assurent des cycles décalés, mais la convention de cylindrée du moteur compte une fois le volume balayé par rotor. Cette règle explique pourquoi le chiffre annoncé ne se déduit pas en additionnant les volumes instantanés des trois chambres.
Les valeurs nominales Mazda illustrent le calcul : le 12A est donné pour 1 146 cm³, soit 573 cm³ par rotor, et le 13B pour 1 308 cm³, soit 654 cm³ par rotor. Un 13B à deux rotors totalise donc 1 308 cm³ selon cette convention. La suralimentation d’un moteur comme le 13B-REW ne modifie pas sa cylindrée géométrique.
Les codes 12A et 13B désignent des familles de moteurs, tandis que les chiffres de cylindrée suivent la convention de volume balayé par rotor. Ils ne correspondent pas à une addition des trois chambres comme on additionnerait les cylindrées de trois cylindres. Pour identifier une motorisation, il faut donc associer le code moteur à la génération et à la version de la RX-7.
Ces chiffres ne permettent pas à eux seuls de comparer les performances à celles d’un moteur à pistons. Le cycle, le nombre d’événements de combustion, le régime de fonctionnement et les règles de mesure diffèrent. Les règlements sportifs ou administratifs peuvent appliquer une équivalence spécifique aux moteurs rotatifs ; elle varie selon le contexte et ne change pas le volume physique des chambres.
La cylindrée reste utile pour identifier une famille de moteurs et comprendre ses dimensions, à condition de préciser la convention employée. Pour une RX-7, associer le code moteur à sa génération et à sa version évite les confusions entre les 12A, les 13B atmosphériques et les 13B turbocompressés.
Ce qui distingue le Wankel d’un moteur à pistons
Dans un moteur à pistons quatre temps, le piston effectue quatre courses pour compléter son cycle, et le vilebrequin transforme son mouvement alternatif en rotation. Chaque cylindre produit une combustion tous les deux tours de vilebrequin. Dans un Wankel, le rotor tourne dans son carter et transmet directement l’effort à un arbre excentrique ; pour un rotor, les trois chambres assurent ensemble une combustion par tour d’arbre.
La distribution diffère également. Le moteur à pistons utilise généralement des soupapes et un arbre à cames pour contrôler l’entrée du mélange et la sortie des gaz. Le Wankel fait découvrir des lumières fixes au fil du déplacement des chambres. Il n’a donc pas de culasse avec soupapes au-dessus de chaque chambre, mais il exige des joints spécifiques pour maintenir l’étanchéité entre les volumes.
Le rotor et le carter permettent une architecture compacte, avec peu de pièces animées en mouvement alternatif. En contrepartie, les chambres allongées et leur étanchéité imposent des contraintes propres au Wankel : contrôle de la combustion, gestion thermique et maintien des joints. Ce n’est pas un moteur à pistons simplifié, mais une architecture dont les avantages et les limites sont différents.
La lubrification en est un exemple concret. Les joints mobiles doivent être lubrifiés, et une quantité d’huile est normalement dirigée vers les chambres par le système prévu à cet effet. Une consommation d’huile peut donc faire partie du fonctionnement conçu par Mazda ; elle ne se juge pas comme sur un moteur à pistons sans tenir compte de cette architecture. Le circuit et son rôle sont expliqués dans notre dossier sur la lubrification du moteur rotatif.
L’entretien et le diagnostic doivent eux aussi suivre les particularités du cycle. Une mesure de compression classique ne s’interprète pas directement avec les mêmes repères qu’un relevé sur un moteur à pistons : chaque rotor comporte trois chambres à évaluer et le régime de lancement compte dans la lecture. Un contrôle adapté permet de distinguer plus sûrement un moteur en bon état d’un moteur dont l’étanchéité se dégrade.
Repères pratiques pour lire le Wankel d’une RX-7
Pour comprendre une fiche technique, retenez d’abord trois rapports : trois chambres par rotor, un tour de rotor pour trois tours d’arbre, et une combustion par tour d’arbre pour chaque rotor. La première valeur décrit la géométrie, la deuxième la cinématique, la troisième la cadence des combustions. Ces notions sont liées, mais elles ne désignent pas la même chose.
Ensuite, distinguez les ouvertures fixes des soupapes : les lumières déterminent le passage des gaz, tandis que les bougies leading et trailing assurent deux étincelles décalées dans une même chambre. Enfin, lisez la cylindrée selon la convention rotative, en multipliant le volume balayé par un rotor par le nombre de rotors, sans ajouter un facteur trois pour les trois faces.
Pour évaluer un moteur, demandez un test effectué avec une méthode adaptée au Wankel. Le relevé doit permettre de distinguer les trois compressions de chaque rotor, et les conditions de mesure, notamment le régime de lancement, doivent être consignées pour rendre les résultats comparables. La température du moteur et la procédure prescrite peuvent également varier selon le moteur et l’appareil utilisé. Un chiffre isolé, sans méthode ni conditions de mesure, ne suffit pas à établir l’état du moteur.
Pour un propriétaire, cette mécanique explique pourquoi l’entretien, la lubrification et le contrôle de compression doivent être adaptés au Wankel. Consultez une procédure de test de compression du moteur rotatif conçue pour relever et interpréter les chambres de chaque rotor. La mesure contribue au diagnostic, mais ne remplace pas l’examen des autres éléments du moteur et de son système d’allumage.
