Une gestion moteur doit adapter l’injection et l’allumage aux conditions réelles de fonctionnement. Sur une RX-7, la mise au point dépend de la génération et de son équipement : un 12A atmosphérique, un 13B atmosphérique et un 13B-REW biturbo ne réclament pas la même stratégie. Avant de modifier une cartographie, identifiez la mécanique, contrôlez son état et choisissez une gestion compatible.
Ce que pilote la gestion moteur
Le calculateur reçoit les informations de capteurs, puis commande notamment la quantité de carburant injectée et le moment de l’allumage. Selon le véhicule et le système installé, il peut aussi gérer le ralenti, les corrections à froid, certaines électrovannes ou la pression de suralimentation. Sur une FD équipée du 13B-REW, la commande des deux turbocompresseurs et de leurs dispositifs doit rester cohérente avec la configuration retenue.
Une cartographie comprend plusieurs tables et corrections, pas une valeur unique. Les réglages varient avec le régime, la charge et la température. Le calculateur peut aussi intégrer des enrichissements transitoires, des corrections de démarrage et des limites de protection. Le fonctionnement du moteur Wankel explique les différences d’architecture et de combustion avec un moteur à pistons, mais ne fournit pas de table applicable à toutes les RX-7.
Établissez d’abord une fiche de configuration : génération, code moteur, état interne, turbocompresseur ou admission, injecteurs, pression de carburant, échappement, carburant utilisé et équipements conservés. Pour un 13B-REW, précisez notamment si la commande séquentielle d’origine est maintenue ou modifiée. Les différences entre versions du 13B ont des conséquences directes sur la gestion.
Calculateur d’origine, boîtier additionnel ou calculateur autonome
Le calculateur d’origine peut parfois être reprogrammé, mais cela dépend de la génération, du marché, de sa référence et des moyens d’accès disponibles. Il conserve généralement une partie des fonctions d’origine, ce qui peut faciliter l’intégration des équipements du véhicule. Vérifiez que la version concernée permet réellement d’ajuster les paramètres nécessaires et que la calibration correspond au matériel monté. L’année de la voiture ne suffit pas à établir la compatibilité.
Un boîtier additionnel agit sur certains signaux, par exemple ceux des injecteurs ou de capteurs déterminés, pour modifier une partie du fonctionnement du système. Il ne remplace pas nécessairement le calculateur d’origine et ne donne pas toujours accès à toutes ses fonctions. Avant son installation, identifiez les signaux interceptés, les fonctions qui restent pilotées par le calculateur d’usine et la réaction des deux systèmes en cas de défaut ou de changement de charge.
Un calculateur autonome offre un contrôle plus étendu sur l’injection, l’allumage et les entrées ou sorties configurées. Il exige en contrepartie un faisceau adapté, une alimentation et des masses fiables, des capteurs correctement configurés et une synchronisation vérifiée. Contrôlez aussi sa compatibilité avec les bobines, les injecteurs et les équipements conservés, notamment la pompe doseuse d’huile et son circuit de commande. Sur une FD, la gestion des turbocompresseurs et des électrovannes demande une configuration précise.
Aucune solution n’est meilleure dans tous les cas. Une gestion d’origine bien adaptée peut convenir à une voiture proche de sa configuration initiale. Un montage fortement modifié peut nécessiter davantage de contrôle, mais un calculateur autonome n’est pertinent que si son installation et sa mise au point sont maîtrisées. La fiabilisation d’une FD3S doit précéder la recherche de puissance : une cartographie ne corrige ni un refroidissement défaillant ni une fuite de suralimentation.
Les capteurs nécessaires à une mise au point sérieuse

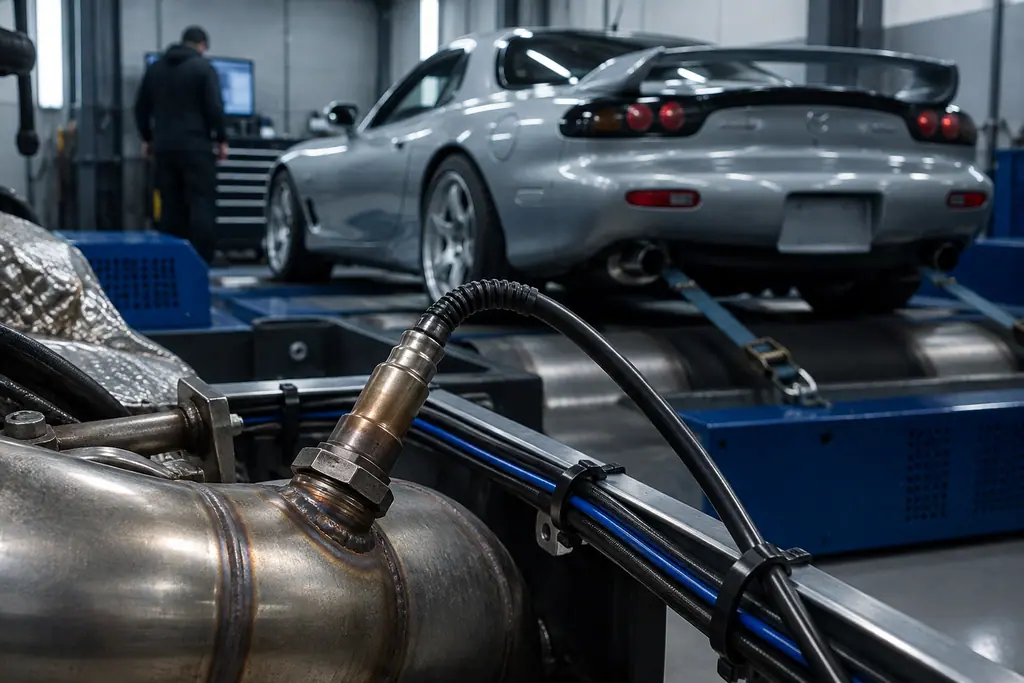

Une sonde lambda large bande mesure l’oxygène résiduel dans les gaz d’échappement et permet d’estimer la richesse dans des conditions adaptées. L’affichage en lambda facilite la comparaison entre carburants, contrairement à une valeur de rapport air-carburant, qui dépend de la convention retenue. La mesure peut toutefois être faussée par une fuite à l’échappement, un raté d’allumage ou une entrée d’air secondaire. L’emplacement de la sonde et la présence éventuelle d’un système d’injection d’air à l’échappement doivent aussi être pris en compte.
La lambda ne remplace pas les autres contrôles. Selon le montage, surveillez également la pression de suralimentation, la pression de carburant, la température d’air à l’admission et celle du liquide de refroidissement. Une pression de carburant correcte au ralenti ne prouve pas que l’alimentation suit sous charge. Sur une configuration modifiée, une mesure de pression d’huile peut compléter le diagnostic, sans se substituer aux contrôles mécaniques.
Les capteurs doivent être adaptés, correctement installés et étalonnés. Une valeur plausible affichée par le calculateur n’est pas nécessairement exacte. Avant le réglage, comparez les mesures aux conditions réelles, contrôlez les masses et le câblage, puis vérifiez que chaque signal évolue de façon cohérente. Les données enregistrées pendant les essais sont plus utiles qu’une lecture isolée au tableau de bord.
Richesse, avance et contrôle de la détonation
La richesse et l’avance à l’allumage se règlent en fonction du carburant, de la charge, du régime, de la température, de la pression de suralimentation et de la configuration mécanique. Un mélange trop pauvre en forte charge peut exposer le moteur à des températures et à des contraintes excessives. Enrichir sans discernement ne garantit pas la protection : cela peut dégrader le fonctionnement ou masquer un problème d’alimentation ou d’allumage. Il n’existe pas de valeur cible valable pour toutes les RX-7 et toutes les préparations.
L’avance demande la même rigueur. Une avance excessive peut favoriser la détonation et augmenter les contraintes dans le moteur. Une avance trop faible peut dégrader le rendement et accroître la température des gaz d’échappement. Après l’installation ou la modification d’un calculateur, vérifiez la synchronisation réelle de l’allumage selon la procédure correspondant au système monté. La valeur affichée dans un logiciel ne confirme pas, à elle seule, que l’allumage se produit au moment attendu.
La détection de détonation doit être interprétée selon le système installé. Certains calculateurs disposent d’un capteur et de stratégies de correction, dont le fonctionnement varie selon les versions. Les bruits mécaniques et les particularités du montage peuvent compliquer l’interprétation du signal. Vérifiez donc sa qualité, les seuils, les corrections effectivement appliquées et le comportement en cas de défaut. Les protections contre la surpression, les températures excessives ou une baisse de pression de carburant doivent elles aussi être testées.
Pourquoi une valeur de réglage n’est pas universelle
Deux moteurs portant le même code peuvent avoir des états et des configurations différents. L’usure, la compression, les pièces internes, les injecteurs, le turbocompresseur, l’échappement et le refroidissement influencent leur comportement. Le carburant compte également : son indice d’octane et sa composition modifient la marge disponible à l’allumage. Une table récupérée sur une autre voiture ne tient pas nécessairement compte de ces écarts.
Distinguez aussi une cartographie destinée à la route d’un réglage adapté à un usage particulier. L’altitude, la température ambiante, le carburant disponible et la durée de la charge peuvent modifier le comportement observé. Une accélération brève ne révèle pas toujours une faiblesse qui apparaît sous charge prolongée. Avant tout réglage, contrôlez notamment la compression selon une méthode adaptée au moteur rotatif, l’allumage, le refroidissement et l’étanchéité des circuits.
Le rôle du banc et des essais en charge
Un banc permet de faire fonctionner le moteur sous charge dans un environnement contrôlé et de confronter les réglages aux mesures. Le technicien peut suivre le régime, la charge, la richesse, la pression de suralimentation et les températures, puis modifier progressivement les paramètres. Le banc, son refroidissement et son instrumentation doivent être adaptés au véhicule. Les essais commencent par la vérification des signaux et du fonctionnement à faible charge, avant d’aborder les charges plus importantes.
Le banc ne valide pas tout. Il ne remplace ni le contrôle mécanique préalable ni l’observation du véhicule sur route ou sur circuit, où la durée de la charge et les conditions diffèrent. Après la mise au point, les enregistrements en conditions réelles permettent de vérifier la cohérence des mesures et l’absence de comportement anormal. Si une mesure devient incohérente ou si un symptôme apparaît, interrompez l’essai et recherchez sa cause.
Sécuriser et documenter la cartographie
Une mise au point sérieuse commence par une base mécanique saine. Vérifiez l’état du moteur et de l’allumage, l’absence de fuite d’admission ou d’échappement, la stabilité du refroidissement et le fonctionnement de l’alimentation en carburant. Le calendrier d’entretien d’une RX-7 fournit un cadre, à adapter à l’historique et à la préparation de la voiture.
Avant les essais, assurez-vous que les mesures et les protections sont opérationnelles. Définissez des seuils cohérents avec le moteur et le montage, puis vérifiez la réaction prévue en cas de surpression, de température excessive ou de baisse de pression de carburant. Une coupure brutale n’est pas nécessairement la réponse adaptée à chaque situation : la stratégie doit être pensée et testée par une personne compétente. Une protection configurée dans le calculateur n’est utile que si sa réaction a été vérifiée.
Conservez une trace exploitable du travail réalisé : référence du calculateur, liste des pièces, carburant utilisé, capteurs et étalonnages, versions des fichiers, conditions du passage au banc et relevés avant et après réglage. Cette documentation évite de réutiliser une calibration dans un contexte différent sans en tenir compte. En France, une modification peut avoir des conséquences sur la conformité du véhicule. Vérifiez les règles en vigueur auprès de l’administration concernée.
Méthode pratique avant de valider une cartographie
Identifiez le moteur et ses équipements, contrôlez sa santé mécanique, choisissez une gestion compatible, puis validez les capteurs et la synchronisation de l’allumage. Réglez progressivement sous charge avec une mesure lambda et des contrôles de pression et de température, sans recopier de table générique. Enfin, vérifiez les protections, examinez les données enregistrées et confirmez le comportement dans les conditions d’utilisation prévues. Si une mesure devient incohérente, arrêtez l’essai et cherchez sa cause avant de poursuivre.
