Une FD3S peut sembler fonctionner correctement tout en cachant une compression faible, une fuite de dépression ou un circuit de refroidissement fatigué. Ces défauts deviennent plus pénalisants lorsque le moteur reçoit davantage de charge et de chaleur. Avant de chercher plus de puissance, il faut connaître l’état de l’auto et distinguer les pièces d’origine encore saines des modifications anciennes, parfois mal documentées.
Le 13B-REW est un moteur rotatif biturbo séquentiel dont la fiabilité dépend de plusieurs systèmes étroitement liés. Une cartographie ne compense ni un allumage irrégulier ni une alimentation insuffisante, et une hausse de pression augmente les contraintes si le refroidissement est déjà marginal. L’ordre de travail compte autant que le choix des pièces. Pour situer la mécanique et ses particularités, consultez aussi le guide du 13B-REW et de ses évolutions.
Établir un diagnostic de départ
Commencez par identifier précisément la voiture : année, marché d’origine, version, modifications connues et éventuels changements de moteur ou de gestion. Les caractéristiques et les valeurs de référence peuvent varier selon les marchés et les millésimes. Relevez les numéros d’identification disponibles, rassemblez les factures et cherchez les traces d’interventions sur le moteur, les turbos, le faisceau de dépression et l’électronique. Une FD modifiée sans historique doit être considérée comme une configuration inconnue, même si elle démarre et roule.
Inspectez l’auto à froid, puis moteur chaud après une mise en température normale. Recherchez les fuites d’huile, de liquide de refroidissement et de carburant, les durites craquelées, les connecteurs mal fixés et les réparations improvisées. Vérifiez aussi les fumées à l’échappement, les bruits inhabituels, le comportement au démarrage et la stabilité du ralenti. Une odeur d’essence persistante, une alerte moteur ou une température qui monte anormalement justifient un diagnostic avant tout essai sous forte charge.

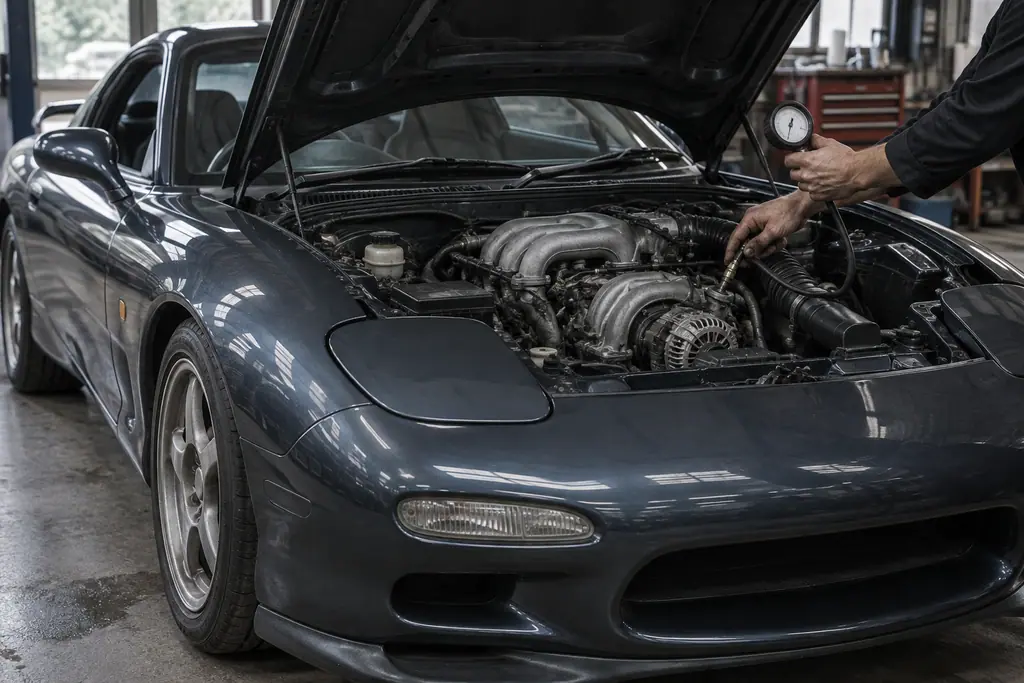

Le contrôle mécanique central est le test de compression, réalisé avec un appareil et une méthode adaptés au moteur rotatif. Un compressiomètre conçu pour un moteur à pistons ne fournit pas une lecture suffisante pour évaluer correctement les trois phases de compression de chaque rotor. Le test se réalise dans les conditions prévues par la procédure d’atelier du millésime, notamment avec une vitesse de démarreur stable et une alimentation en carburant et un allumage neutralisés selon cette procédure. Demandez les six valeurs, une pour chaque face des deux rotors, ainsi que la vitesse de démarreur et les conditions de mesure, pas seulement une conclusion orale.
Interprétez les résultats selon la procédure correspondant à la version, sans comparer des chiffres issus d’appareils ou de conditions différentes. L’écart entre les faces et entre les rotors compte autant que la valeur affichée. Une compression faible ou très déséquilibrée impose de rechercher la cause et d’évaluer la suite avant d’investir dans des pièces de préparation. Le guide du test de compression d’un moteur rotatif détaille la méthode et les limites de lecture.
Complétez ce bilan par un contrôle des codes défaut, des fluides et de l’état du dessous de caisse. Une inspection seule ne garantit pas l’état interne du moteur, mais elle révèle souvent les signes d’une surchauffe passée, d’une fuite persistante ou d’un entretien irrégulier. À ce stade, évitez les accélérations prolongées et les essais répétés à pleine charge : ils n’apportent rien si la base mécanique n’est pas validée.
Remettre le refroidissement en état
Le refroidissement est une priorité parce qu’une température excessive peut détériorer rapidement le moteur et ses périphériques. Commencez par examiner le radiateur sur toute sa surface : ailettes écrasées, dépôts, corrosion, obstruction externe et traces de fuite. Sur une auto ancienne, vérifiez également qu’aucun débris ne s’est accumulé entre les échangeurs. Un radiateur propre en façade peut être partiellement bouché ou masqué plus en profondeur.
Contrôlez le fonctionnement des ventilateurs et de leurs commandes, puis inspectez les durites, leurs colliers et les raccords. Une durite ramollie, gonflée, durcie ou craquelée mérite une attention immédiate. Le thermostat doit être du type prévu pour la configuration et fonctionner correctement. Examinez aussi le bouchon du circuit, dont la capacité à maintenir la pression participe au bon fonctionnement de l’ensemble, ainsi que la pompe à eau et les signes de fuite autour de celle-ci.
Le niveau ne suffit pas à juger le circuit. Recherchez une contamination, des dépôts, une couleur anormale ou des traces de mélange entre fluides, puis vérifiez l’absence de poches d’air après toute intervention. Le liquide doit correspondre aux préconisations de la voiture et être renouvelé selon un calendrier suivi. Ne mélangez pas des produits de nature inconnue et ne considérez pas un appoint fréquent comme normal : il faut trouver l’origine de la perte.
Après remise en état, contrôlez la montée en température et sa stabilité en circulation, à l’arrêt et lors d’un essai prudent. La jauge d’origine donne une indication sommaire et ne permet pas toujours de repérer une dérive précoce. Si la température augmente dans les embouteillages, sous charge ou après une intervention, interrompez l’essai et cherchez la cause avant de poursuivre. Le dossier sur le refroidissement de la FD3S présente les points de contrôle propres à cette génération.
Vérifier l’allumage et l’alimentation
Le 13B-REW utilise deux bougies par rotor, dites leading et trailing. Elles doivent être identifiées, contrôlées et remplacées selon les spécifications de la version, en respectant leur emplacement. Une bougie inadaptée, usée ou mal montée peut entraîner des ratés, des démarrages difficiles et une combustion irrégulière. Ne choisissez pas une référence au seul motif qu’elle est courante sur un autre moteur rotatif : vérifiez la documentation correspondant à la voiture.
Inspectez ensuite les bobines, les faisceaux haute tension et les connexions. Une pièce peut fonctionner à froid puis faiblir une fois chaude ou lorsque la pression de suralimentation augmente. Des fissures, de l’oxydation, des traces de fuite électrique ou des branchements non conformes doivent être traités avant toute recherche de puissance. Si un raté apparaît, relevez les conditions dans lesquelles il se produit et contrôlez l’ensemble de la chaîne plutôt que de remplacer des éléments au hasard.
Côté carburant, vérifiez l’état des conduites, les raccords, le filtre, la pompe et la pression selon les données de la version. Une pression correcte au ralenti ne prouve pas que le débit reste suffisant sous charge. Un filtre ancien, une pompe fatiguée ou une tension électrique instable peut appauvrir le mélange précisément lorsque le moteur demande le plus de carburant. Les injecteurs doivent être évalués si les symptômes ou les mesures le justifient, avec une méthode qui vérifie leur débit et leur fonctionnement.
La qualité du carburant et son ancienneté comptent aussi, en particulier sur une voiture qui roule peu. Un carburant dégradé ou contaminé peut provoquer un fonctionnement irrégulier et compliquer le diagnostic. Si le moteur a été noyé, mal démarré ou stocké longtemps, corrigez d’abord la cause et appliquez une procédure adaptée, au lieu de multiplier les tentatives de démarrage. Un calendrier d’entretien précis aide à distinguer une panne ponctuelle d’un défaut récurrent.
Contrôler la gestion moteur et la cartographie
Avant de modifier une cartographie, établissez la configuration exacte : moteur, injecteurs, pompe, admission, échappement, turbos, capteurs et système de gestion. Une pièce remplacée ou supprimée peut rendre inadaptée une calibration auparavant cohérente. Si l’historique est incomplet, faites vérifier les branchements et les réglages par un professionnel connaissant le 13B-REW. Il faut savoir ce que la gestion commande et quelles protections restent actives.
Relevez les codes défaut et vérifiez la plausibilité des informations fournies par les capteurs. Une sonde de température, un capteur de pression ou un débitmètre qui transmet une valeur fausse peut orienter la gestion dans une mauvaise direction sans forcément déclencher un symptôme évident. Comparez les valeurs moteur arrêté, au ralenti et en fonctionnement dans des conditions contrôlées. Une lecture isolée ne suffit pas si le capteur, son connecteur ou son alimentation électrique est suspect.
La calibration doit venir après les réparations, pas servir à les contourner. Elle exige une configuration mécanique connue et des mesures fiables, idéalement réalisées dans des conditions reproductibles sur banc. Les réglages doivent conserver des marges prudentes pour la température, la richesse et la charge, et tenir compte du carburant réellement utilisé. Une valeur de pression ou une consigne copiée sur une autre FD ne garantit rien : l’état du moteur, les composants et les conditions d’usage diffèrent.
Évitez les réglages destinés à masquer un raté, une fuite de suralimentation ou une pression de carburant insuffisante. Si le moteur présente des coupures ou une réponse incohérente, arrêtez les essais et cherchez l’anomalie. Une cartographie sérieuse doit être documentée : configuration, carburant, mesures effectuées et modifications apportées. Pour comprendre les choix et les risques associés, reportez-vous au guide sur la gestion moteur et la cartographie d’un moteur rotatif.
Examiner admission, intercooler et circuit de suralimentation

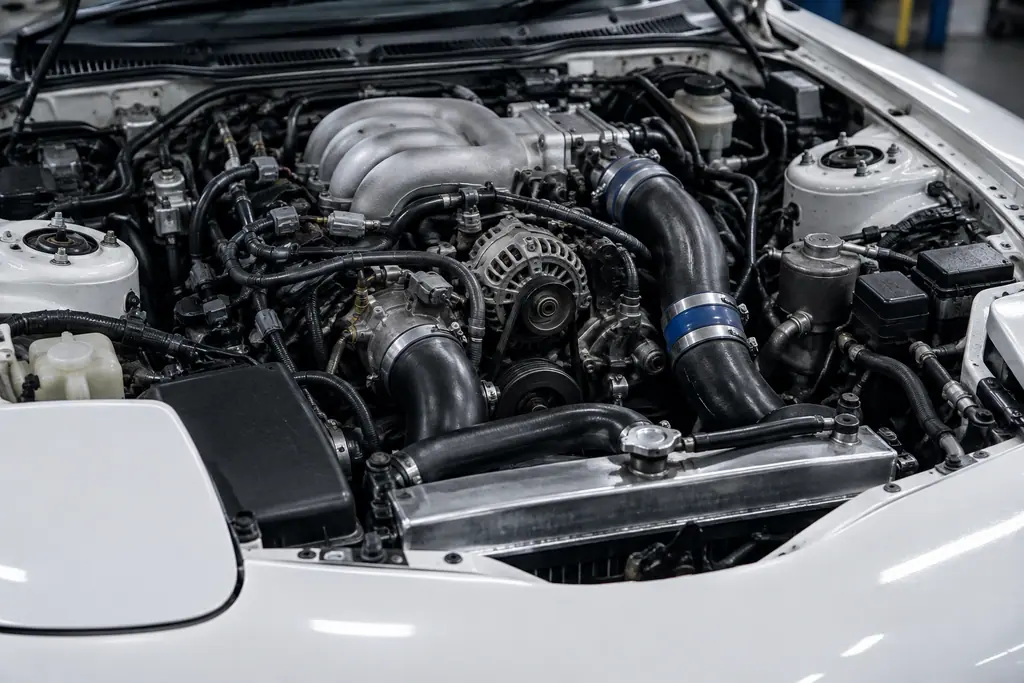

Inspectez l’admission depuis la prise d’air jusqu’aux turbos, puis jusqu’au collecteur. Recherchez les manchons fendus, les colliers desserrés, les joints déplacés et les conduits écrasés. Une prise d’air après le débitmètre peut fausser la mesure de la quantité d’air, tandis qu’une fuite sous pression réduit la charge disponible et peut rendre le fonctionnement irrégulier. Un contrôle visuel ne repère pas toutes les fuites : un test adapté du circuit peut être nécessaire.
L’intercooler doit être propre à l’extérieur et libre de déformations qui entravent l’échange thermique ou le passage d’air. Examinez ses raccords, ses soudures et les traces grasses, qui peuvent signaler une fuite ou une accumulation d’huile à interpréter. Une fine pellicule n’indique pas à elle seule une panne, mais une quantité importante mérite un contrôle. Vérifiez également que les conduits n’ont pas été montés sous contrainte et qu’ils ne frottent pas contre des éléments voisins.

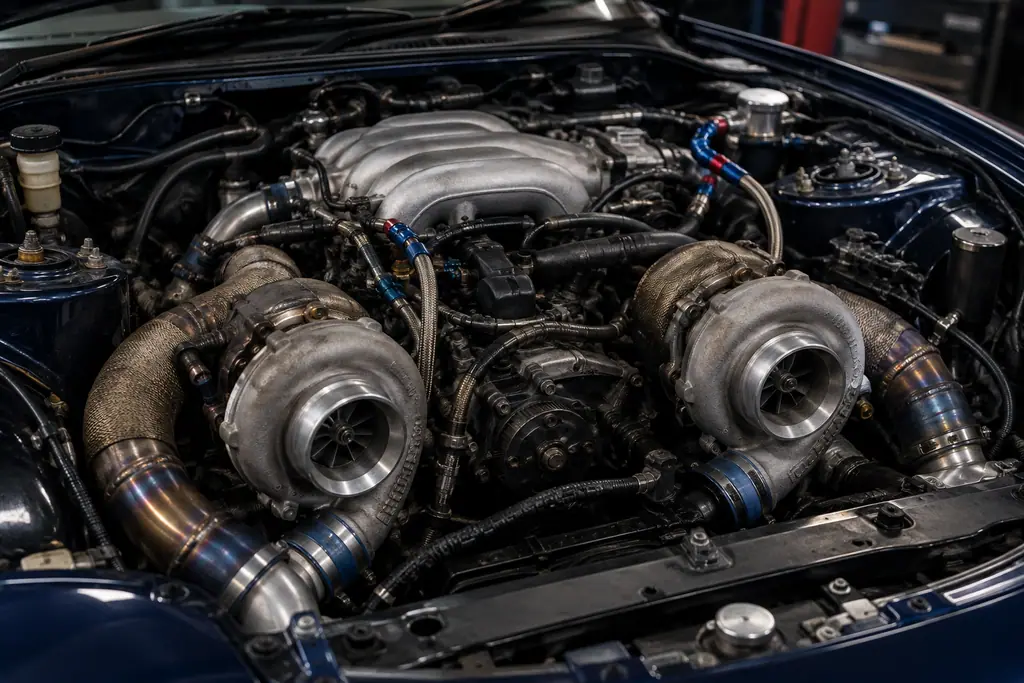

Le système biturbo séquentiel dépend de durites de dépression, de solénoïdes, de clapets et d’actionneurs qui doivent fonctionner dans le bon ordre. Une durite inversée, poreuse ou débranchée peut empêcher la transition prévue entre les turbos ou provoquer une pression instable. Commencez par comparer le cheminement réel au schéma correspondant à l’année et au marché de l’auto. Les suppressions de durites et les montages simplifiés peuvent rendre le diagnostic plus difficile, même si la voiture semble rouler normalement à faible charge.
Contrôlez les actionneurs et les commandes sans forcer les tiges ni modifier les réglages d’origine au hasard. Si la transition entre les phases de suralimentation est brutale, absente ou accompagnée d’une coupure, ne compensez pas en augmentant la pression. Le fonctionnement du biturbo séquentiel du 13B-REW aide à comprendre pourquoi une vérification du circuit de commande précède toute évolution. Une conversion mono-turbo est un projet distinct, qui exige ses propres choix de gestion et de périphériques.
Surveiller les paramètres utiles
Les instruments de surveillance doivent répondre à des risques précis. Une température de liquide de refroidissement mesurée de façon fiable aide à repérer une dérive que la jauge d’origine ne signale pas toujours assez tôt. Une lecture de pression d’huile peut également apporter une information utile, à condition de comprendre le point de mesure et les limites de l’instrument. Les valeurs doivent être interprétées en fonction de la température, du régime et des spécifications de la version, pas d’un seuil universel trouvé ailleurs.
Une mesure de richesse à large bande devient particulièrement utile lorsque la gestion ou l’alimentation ont été modifiées, ou pendant une mise au point sur banc. Elle ne remplace ni une pression de carburant correcte ni le contrôle des injecteurs. De même, un indicateur de suralimentation permet de voir si la pression demandée est cohérente et stable, mais ne dit pas à lui seul si le moteur fonctionne en sécurité. Le nombre de jauges importe moins que la qualité de la mesure et la capacité à en comprendre les variations.
Installez les capteurs sans compromettre l’étanchéité, le faisceau d’origine ou la sécurité de l’habitacle. Une sonde mal placée donne des informations trompeuses, et un câblage mal protégé crée un nouveau risque. Notez les valeurs en usage normal et lors des essais, avec les conditions correspondantes. Une mesure qui change progressivement peut signaler une dégradation avant qu’un voyant ou un symptôme évident n’apparaisse.
Traiter l’électricité et les pièces d’usure
Sur une FD ancienne, l’état électrique peut compliquer tous les diagnostics. Inspectez les masses entre batterie, caisse et moteur, les connexions des capteurs, les relais et les zones de faisceau exposées à la chaleur ou aux vibrations. Cherchez les réparations anciennes, les épissures non protégées, les fils tendus et les connecteurs oxydés. Une tension d’alimentation instable peut perturber l’allumage, la pompe à carburant et les informations reçues par la gestion moteur.
Vérifiez la batterie, son maintien et le circuit de charge avec des mesures adaptées. Une vitesse de démarreur trop faible peut rendre le démarrage difficile et fausser un contrôle de compression. Examinez aussi les fusibles et les supports de relais, sans remplacer un fusible par un calibre supérieur pour empêcher qu’il ne saute. Si une protection déclenche, recherchez le défaut électrique avant de remettre la voiture en service.
Les pièces d’usure se traitent selon leur état et leur historique : courroies, durites, filtres, bougies, fluides, supports et éléments de freinage. Les pneus, les freins et les suspensions méritent une priorité particulière si la voiture roule sur route ou sur circuit. Des freins fatigués ou des pneus inadaptés constituent un risque immédiat, alors qu’une pièce moteur de performance n’apporte aucune sécurité. Pour les opérations périodiques, appuyez-vous sur un calendrier d’entretien de la RX-7 adapté à votre usage.
Conservez les pièces remplacées et consignez la date, le kilométrage, les symptômes et les références correspondant à la voiture. Cette traçabilité évite de reprendre plusieurs fois le même diagnostic et aide à repérer une panne récurrente. Les réparations électriques, comme les modifications moteur, doivent rester réversibles et documentées autant que possible. Une voiture de route modifiée doit également rester conforme aux règles applicables : vérifiez les exigences en vigueur auprès de l’administration concernée.
Organiser les travaux selon le budget et l’usage
La bonne séquence commence par les risques immédiats, puis réduit les incertitudes avant d’engager des frais de préparation. Le budget ne doit pas être consacré d’emblée à une pièce plus performante si la pression de carburant, la compression ou la température ne sont pas connues. Faites établir des mesures, obtenez un diagnostic écrit lorsque c’est possible et séparez les réparations nécessaires des améliorations facultatives. Une remise en état peut coûter plus qu’un premier montage de pièces, mais elle évite de bâtir sur une panne latente.
Une organisation en étapes rend les dépenses plus lisibles :
- Sécuriser la voiture et corriger les fuites, défauts de freinage, surchauffes et problèmes électriques.
- Mesurer la compression, contrôler l’allumage et vérifier l’alimentation en carburant.
- Remettre en état le refroidissement, l’admission, les durites et les commandes du biturbo.
- Valider le fonctionnement avec des mesures fiables, puis faire établir une calibration adaptée si la configuration le demande.
- Après chaque changement, contrôler à nouveau les paramètres et inspecter les pièces sollicitées.
L’usage détermine ensuite le niveau de surveillance et la fréquence des contrôles. Une FD utilisée occasionnellement sur route n’a pas les mêmes besoins qu’une auto qui enchaîne les sessions sur circuit, où les températures et la durée de charge sont plus élevées. Dans tous les cas, évitez les longues périodes sans inspection et vérifiez la voiture après une sortie exigeante. Une préparation orientée piste doit aussi traiter les freins, les pneus et le refroidissement général, pas seulement la puissance moteur.
Conservez une configuration de référence. Avant chaque évolution, notez les réglages et les mesures de départ, puis ne modifiez qu’un ensemble cohérent à la fois. Si le comportement se dégrade, vous pourrez revenir à une étape connue plutôt que chercher parmi plusieurs changements simultanés. La puissance supplémentaire devient pertinente seulement lorsque le moteur, ses périphériques et les équipements de sécurité fonctionnent de manière reproductible.
Valider la voiture après intervention
Après les réparations, vérifiez à nouveau les niveaux et recherchez les fuites avant de démarrer. Laissez le moteur atteindre sa température de fonctionnement, contrôlez le ralenti et surveillez les paramètres sans le solliciter. Si une alerte apparaît, si la température dérive ou si le moteur présente des ratés, interrompez le contrôle et reprenez le diagnostic.
Effectuez ensuite un essai progressif, d’abord à faible charge, puis dans des conditions plus exigeantes seulement si les mesures restent cohérentes. À l’issue de l’essai, inspectez de nouveau les raccords, les durites et les fluides, puis consignez les résultats. Cette validation permet de distinguer une réparation réellement concluante d’un défaut qui ne se manifeste qu’à chaud ou sous charge.
