Dans un moteur rotatif, le rotor tourne dans un carter de forme trochoïdale et délimite trois chambres de volume variable. Pour que chacune puisse successivement admettre, comprimer, brûler puis évacuer les gaz, ces chambres doivent rester séparées pendant le mouvement du rotor. Cette étanchéité dépend de plusieurs types de joints, mais aussi de l’état des rotors et des carters.

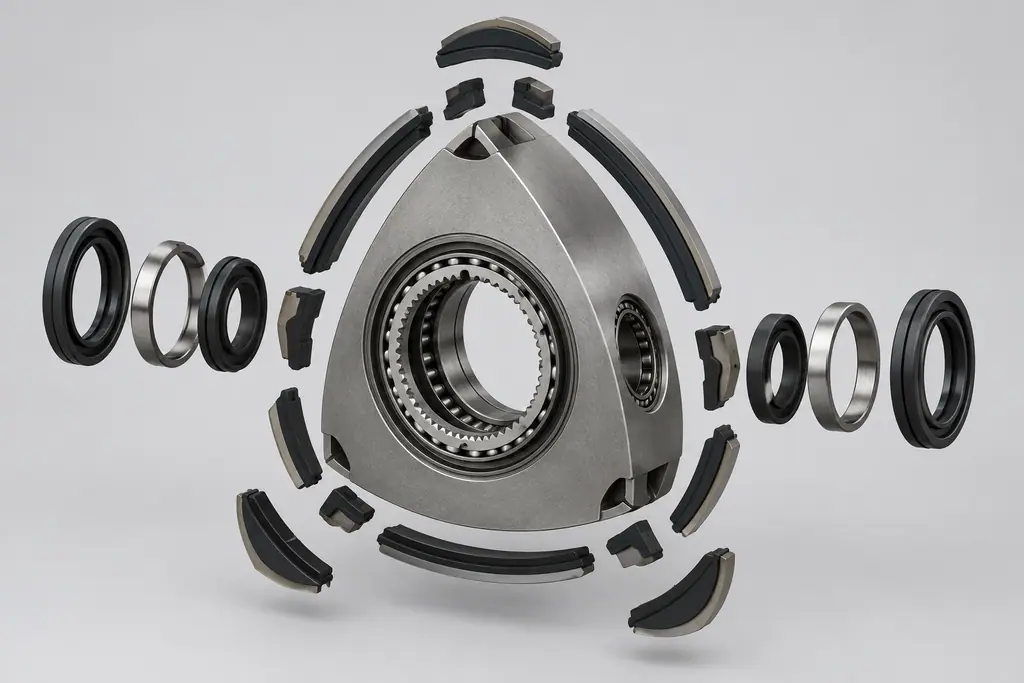

Les segments d’apex sont les plus connus, sans être les seuls à intervenir. Les joints latéraux et d’angle participent à l’étanchéité des chambres, tandis que les joints d’huile contrôlent la circulation de l’huile. Les dimensions, les jeux et les références varient selon le moteur, qu’il s’agisse d’un 12A, d’un 13B atmosphérique ou d’un 13B-REW.
Pourquoi chaque chambre doit rester étanche
Les trois sommets du rotor suivent la surface intérieure du carter trochoïdal. Ses flancs délimitent les chambres, dont le volume change au fil de la rotation. Les joints doivent maintenir la séparation entre ces volumes malgré le glissement, les variations de pression et les températures de fonctionnement.
Une fuite entre deux chambres peut réduire la pression obtenue pendant la compression. Des gaz peuvent aussi passer entre les flancs du rotor et les carters latéraux. Le diagnostic doit donc distinguer l’étanchéité des sommets, celle des flancs et le contrôle de l’huile.
Le fonctionnement du moteur rotatif Wankel aide à visualiser le cycle et les volumes en jeu. Aucun joint ne peut compenser une surface de contact endommagée ou un jeu incorrect dans le reste de l’ensemble.
Segments d’apex et étanchéité des sommets
Trois segments d’apex, ou apex seals, sont logés dans les arêtes du rotor, un à chaque sommet. Chacun glisse sur la piste intérieure du carter trochoïdal et sépare deux chambres voisines. Un ressort placé dans la gorge contribue à maintenir le segment en position, avec les forces qui s’exercent pendant le fonctionnement.
Le segment doit suivre le profil du carter sans perdre l’appui nécessaire ni subir un frottement excessif. L’usure peut réduire l’étanchéité. Une fissure, un écaillage ou un coincement dans la gorge risque d’aggraver la fuite et d’endommager la piste du carter.
Le terme « apex seal » désigne une famille de pièces, pas une référence universelle. Dimensions, profil, matériau et jeux dépendent du moteur et de sa version. La compatibilité doit être vérifiée avec les spécifications du moteur reconstruit, et non déduite de la seule apparence de la pièce.
Joints latéraux et joints d’angle
Les joints latéraux, ou side seals, se trouvent sur les flancs du rotor. Ils limitent le passage des gaz entre les faces du rotor et les carters latéraux, aussi appelés flasques. Leur surface de contact doit rester régulière, et leur mouvement dans les logements ne doit être ni bloqué ni excessif.
Les joints d’angle, ou corner seals, complètent l’étanchéité aux jonctions entre les segments d’apex et les joints latéraux. Leur forme et leur assemblage varient selon la conception du moteur. L’ordre et le sens de montage doivent donc suivre la procédure correspondant à la version concernée.
Une fuite latérale peut présenter des symptômes proches de ceux d’un segment d’apex défectueux. Remplacer uniquement les segments sans contrôler les joints d’angle, les joints latéraux et leurs logements peut laisser subsister le problème. L’inspection porte sur les deux flancs du rotor autant que sur ses sommets.
Joints d’huile et contrôle de la lubrification
Les joints d’huile ne remplissent pas la même fonction que les joints qui séparent les chambres de combustion. Ils limitent le passage d’huile depuis les zones internes du rotor, notamment autour de son palier, vers les chambres. Le circuit doit toutefois acheminer une quantité d’huile vers les surfaces qui en ont besoin.
Un joint d’huile usé ou mal monté peut favoriser le passage d’huile dans une chambre. Une lubrification insuffisante menace, à l’inverse, les surfaces de contact et les segments. Il faut distinguer l’état des joints du fonctionnement de la pompe de dosage et des autres éléments du circuit. Les principes sont détaillés dans le guide sur la lubrification du moteur rotatif.
Une consommation d’huile ne suffit pas, à elle seule, à condamner un joint. Les moteurs rotatifs concernés sont conçus pour brûler une quantité contrôlée d’huile de lubrification. Il faut suivre l’évolution de la consommation, vérifier les fuites externes et contrôler le circuit avant d’en attribuer la cause aux joints d’huile.
Matériaux, jeux et surfaces de contact
Les joints subissent des contraintes thermiques, mécaniques et de frottement. Leur matériau doit convenir à la géométrie du moteur, aux surfaces de contact et à l’usage prévu. Une pièce destinée à un moteur modifié ou à un usage particulier n’est pas automatiquement un meilleur choix pour une voiture de route.
Le contrôle des jeux est aussi déterminant que le choix des pièces. Il porte notamment sur le mouvement des joints dans leurs gorges, leur ajustement aux extrémités et leur position par rapport aux carters. Un jeu trop serré peut favoriser le coincement à chaud ; un jeu excessif peut accroître les passages de gaz ou d’huile.
La piste du carter trochoïdal et les faces des carters latéraux doivent être examinées avec la même attention. Rayures profondes, arrachement de matière ou revêtement détérioré peuvent compromettre l’étanchéité, même avec des joints neufs. Les méthodes de mesure et les limites admissibles dépendent du moteur : consultez sa documentation technique plutôt que d’appliquer une valeur générique.
Usure, dommages et causes de défaillance
L’usure progressive des joints et des surfaces peut réduire l’étanchéité sans qu’une pièce soit cassée. Une perte brutale conduit aussi à rechercher un segment fissuré ou ébréché, un joint coincé, un logement endommagé ou des débris ayant marqué le carter. Dans tous les cas, il faut identifier la cause avant de remplacer les pièces.
La détonation peut imposer des contraintes élevées aux segments, au rotor et aux carters, avec un risque de dégradation ou de casse. Une cartographie inadaptée, des réglages incompatibles avec le carburant utilisé ou une suralimentation mal maîtrisée peuvent contribuer à ce phénomène, surtout sur un moteur préparé.
La surchauffe, un défaut de lubrification, une contamination par des particules ou un assemblage incorrect peuvent également accélérer l’usure. Lors d’une panne, l’historique d’entretien, les réglages et l’état du refroidissement méritent donc d’être examinés en même temps que les joints.
Un montage fautif peut être aussi dommageable qu’une pièce inadaptée : joint monté dans le mauvais sens, ressort omis, gorge mal nettoyée ou jeu non mesuré. La reconstruction d’un moteur rotatif doit respecter les spécifications et la procédure propres au moteur concerné.
Signes d’une perte de compression
Une compression insuffisante peut rendre le démarrage difficile, à froid comme à chaud, et réduire les performances. Le moteur peut aussi fonctionner de façon irrégulière ou perdre sa capacité à prendre ses tours. Ces signes ne désignent pas automatiquement un segment d’apex : une fuite latérale, un carter endommagé ou un défaut d’allumage ou d’alimentation peuvent produire des symptômes proches.
Le test de compression d’un Wankel nécessite un appareil et une méthode adaptés. Il relève les compressions des différentes chambres de chaque rotor. La vitesse de lancement et les conditions de l’essai influencent les résultats, qui doivent être comparés aux valeurs de référence applicables au moteur, et non à celles d’un moteur à pistons.
Un relevé faible ou inégal oriente le diagnostic sans identifier la pièce en cause. Le test de compression d’un moteur rotatif détaille la méthode et la lecture des mesures. Avant de conclure, vérifiez que l’essai a été réalisé dans les conditions prévues et recoupez les résultats avec les autres symptômes.
Contrôles à effectuer lors d’une reconstruction
Une reconstruction sérieuse commence par un démontage soigneux et un relevé de l’état des composants. Identifiez les pièces par rotor et par emplacement lorsque cela peut aider à comprendre leur usure. Après nettoyage, recherchez fissures, dépôts, traces de surchauffe et dommages auparavant masqués par l’huile ou les résidus.
Les contrôles portent notamment sur les éléments suivants :
- Rotors : état des arêtes, des flancs, des gorges et des surfaces autour des joints, ainsi que dimensions et jeux prescrits.
- Segments et joints : fissures, écaillage, usure, liberté de mouvement dans les logements, état des ressorts et ajustement des extrémités.
- Carter trochoïdal : rayures, marques de choc, état de la piste et de son revêtement, à comparer aux limites du constructeur.
- Carters latéraux : état des faces de contact et absence de dommage susceptible de créer un passage de gaz ou d’huile.
- Lubrification : propreté des passages et contrôle des éléments qui dosent ou acheminent l’huile, selon la configuration du moteur.
Les jeux ne se corrigent pas au jugé. Mesurez les pièces et les logements selon la procédure applicable, puis vérifiez que les composants retenus sont compatibles entre eux. Un rotor détérioré ou un carter hors tolérance peut rendre inefficace le remplacement de tous les joints.
Après remontage, contrôlez le moteur selon les prescriptions de sa configuration. Un nouveau test de compression, associé aux vérifications de démarrage, de fonctionnement et de lubrification, contribue à valider le travail. Conservez les mesures et les références des composants montés pour faciliter les contrôles ultérieurs.
Avant d’intervenir
Avant d’acheter des joints, identifiez précisément le moteur et sa version. En cas de baisse de compression, faites réaliser une mesure adaptée et interprétez-la avec les symptômes, l’état de l’allumage, du circuit de lubrification et des surfaces internes. Cette démarche évite de remplacer les segments d’apex sans traiter la cause réelle.
