La reconstruction d’un moteur rotatif est une opération de précision, pas une simple commande de kit de joints. Sur une RX-7, les symptômes d’usure peuvent venir du moteur lui-même, mais aussi de l’allumage, de l’alimentation, du refroidissement ou de la lubrification. Le travail commence par un diagnostic documenté, puis se poursuit par un démontage méthodique et des contrôles dimensionnels. Les résultats de ces contrôles permettent de choisir les pièces et de définir le budget, sans garantir qu’un moteur réassemblé donnera automatiquement le résultat attendu.
Les moteurs 12A et 13B partagent le principe du Wankel, mais leurs versions, leurs périphériques et leurs spécifications diffèrent selon la génération et le marché. Une reconstruction de SA22C ne se prépare donc pas à partir d’une fiche générique pour FD3S. Pour les particularités de chaque architecture, consultez aussi le guide du moteur 13B, de ses versions atmosphériques au 13B-REW et la page consacrée au fonctionnement du moteur rotatif.
Quand une reconstruction devient-elle nécessaire ?
Une compression basse ou déséquilibrée, des démarrages difficiles, une perte de puissance ou une consommation d’huile en hausse peuvent orienter vers une usure interne. Aucun de ces signes, pris isolément, ne prouve toutefois qu’une reconstruction complète est nécessaire. Un démarrage à chaud laborieux peut aussi être lié à une vitesse de lancement insuffisante, à une batterie fatiguée ou à un défaut d’allumage. Une perte de puissance peut provenir d’une fuite d’air, d’une alimentation irrégulière ou d’un problème de suralimentation sur une version turbo.
Sur les RX-7, le système de dosage d’huile envoie de l’huile dans l’admission, où elle contribue à lubrifier les surfaces de travail et les éléments d’étanchéité. La consommation doit être interprétée selon le moteur, son réglage et son usage, et non assimilée automatiquement à une panne. Une évolution nette, de la fumée inhabituelle ou une baisse de niveau accompagnée d’autres symptômes justifient en revanche un contrôle approfondi.
Une reconstruction devient plus probable lorsque plusieurs éléments convergent : mesures de compression anormales réalisées correctement, difficultés de démarrage répétées, symptômes persistants malgré la remise en état des périphériques ou traces de dommages internes. Un bruit mécanique, une surchauffe sévère ou une contamination entre huile et liquide de refroidissement demandent aussi une investigation rapide. En cas de surchauffe ou de suspicion de fuite interne, évitez de multiplier les démarrages avant d’avoir identifié le risque.
Le mot « reconstruction » recouvre des travaux de portée variable. Il peut désigner une ouverture et une remise en état ciblée, ou le démontage complet avec contrôle de toutes les pièces et remplacement des éléments hors spécification. Demandez au professionnel de définir précisément ce qui est inclus : sans périmètre clair, deux devis portant le même intitulé peuvent décrire des opérations très différentes.
Confirmer le diagnostic avant le démontage
Commencez par relever les circonstances du problème : moteur froid ou chaud, temps de lancement, fréquence des ratés, consommation d’huile et de carburant, évolution de la température, fumée et éventuels bruits. Notez également les interventions récentes et les modifications apportées au moteur. Ces informations aident à distinguer une panne apparue progressivement d’un problème provoqué par une défaillance périphérique ou un réglage inadapté.
Le contrôle de compression doit être réalisé avec un appareil conçu pour un moteur rotatif et dans des conditions cohérentes avec la documentation du moteur. Un test adapté permet d’observer les impulsions de compression des faces de chaque rotor, et pas seulement une valeur moyenne comparable à celle d’un moteur à pistons. La vitesse de lancement, l’état de la batterie, la température et la méthode de mesure influencent le résultat. Consignez les conditions, les valeurs et les écarts, puis comparez-les aux références correspondant au code moteur. La page sur le test de compression d’un moteur rotatif détaille la lecture de ces mesures.
Avant d’ouvrir le moteur, contrôlez les causes périphériques accessibles : bougies, câbles et bobines d’allumage, alimentation en carburant, prises d’air et dépressions, connecteurs, refroidissement et lubrification. Sur un moteur turbo, ajoutez le contrôle des conduits, des commandes de suralimentation et des organes de gestion concernés. Un défaut électrique intermittent ou une durite fissurée peut imiter certains symptômes d’un moteur usé.
Examinez aussi l’état des fluides et recherchez des indices concordants : niveau et aspect de l’huile, présence de liquide dans l’huile, pression d’huile si la mesure est justifiée, traces de fuite et état du liquide de refroidissement. Aucun contrôle périphérique ne remplace un démontage lorsque les éléments disponibles indiquent une avarie interne, mais il évite de reconstruire le moteur sans corriger la cause qui l’a endommagé. Une préparation fiable commence par le même principe : remettre en état les systèmes qui conditionnent la santé du moteur, comme l’explique le guide d’entretien et de fiabilisation d’une RX-7.
Démontage et repérage des composants
Avant le démontage, le moteur doit être identifié avec précision : code, version, année et modifications connues. Rassemblez la documentation technique correspondante et prévoyez un espace propre, stable et bien éclairé. Rangez les pièces déposées par étape et dans leur position d’origine, avec des repères qui ne marquent pas les surfaces fonctionnelles. Des photographies prises au fil du travail complètent le repérage, sans remplacer les notes et les mesures.
À l’ouverture, les éléments des deux côtés du moteur ne doivent pas être mélangés. Repérez chaque rotor, ses pièces d’étanchéité, les carters latéraux et les logements de rotor. Le sens et la position des pièces comptent, notamment lorsque l’usure s’est développée de manière différente d’un côté à l’autre. Des bacs propres et des étiquettes résistantes à l’huile limitent les erreurs lors du nettoyage et du remontage.
Le démontage ne se limite pas à séparer les carters. Inspectez les pièces au fur et à mesure et notez les dépôts, les traces de chauffe, les rayures, les ruptures et les résidus métalliques. Une photographie d’un segment cassé, par exemple, est utile, mais elle ne permet pas à elle seule d’établir pourquoi il a rompu. La cause peut se trouver dans le logement, la lubrification, une surchauffe, un montage antérieur ou un autre défaut. L’objectif est de relier les dommages observés à des mesures et à l’historique du moteur.
Une fois les pièces ouvertes, le nettoyage doit être adapté aux matériaux et aux traitements de surface. Un abrasif ou un outil inapproprié peut enlever une couche fonctionnelle ou créer une rayure irréparable. N’utilisez pas de procédé de nettoyage en bain ou par projection sans vérifier sa compatibilité avec les matériaux, les traitements et les conduits. L’inspection se poursuit après nettoyage, car les dépôts peuvent masquer une fissure ou une détérioration.
Contrôler carters, rotors et surfaces de travail
Les carters de rotor comportent une piste de travail de forme trochoïdale. Recherchez des rayures profondes, des zones arrachées, des piqûres, des traces de surchauffe et toute dégradation du revêtement ou du traitement de surface. La nature de ce traitement varie selon les moteurs et les générations. Une surface marquée n’est donc pas automatiquement récupérable par un simple usinage : la possibilité de réparation dépend de la conception, de l’étendue du dommage et des procédés disponibles chez un spécialiste compétent.

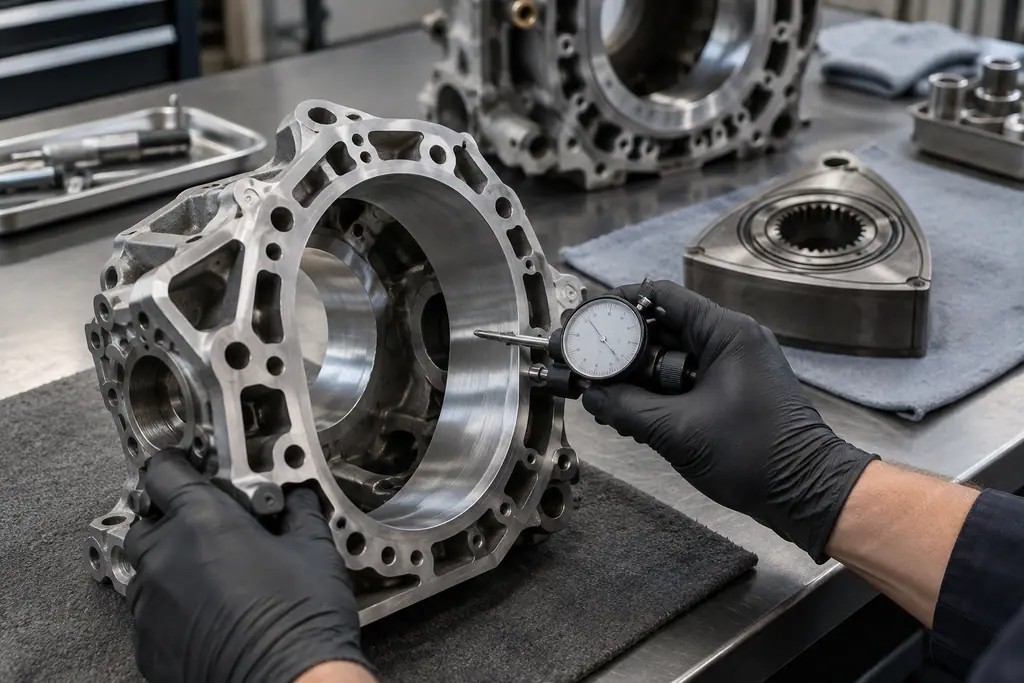

Les carters latéraux sont à contrôler avec la même attention. Leurs faces, les zones de passage des joints et les surfaces d’appui doivent être examinées pour déceler rayures, déformations et usure. Un contrôle de planéité ou d’épaisseur ne se fait pas à l’œil : il demande les outils adaptés et les limites prescrites dans le manuel correspondant. Vérifiez aussi les filetages, les passages d’huile et les conduits de refroidissement, car une obstruction ou une détérioration peut compromettre le moteur après remontage.
Sur chaque rotor, inspectez les gorges des segments d’apex, les logements des joints latéraux et des joints d’angle, ainsi que les faces et les alésages associés aux paliers. Des segments d’apex grippés ou cassés peuvent endommager les gorges et la piste du carter. À l’inverse, un segment qui paraît intact n’est pas forcément réutilisable : son jeu, sa liberté de mouvement et l’état de son logement doivent être mesurés. Les fonctions et les différents éléments d’étanchéité sont présentés dans le dossier sur les segments d’apex et l’étanchéité du moteur rotatif.
L’arbre excentrique doit être examiné au niveau de ses portées, de ses manetons, de ses passages d’huile et de ses surfaces d’appui. Recherchez rayures, coloration anormale, piqûres ou signes de surchauffe, puis faites vérifier le faux-rond et les dimensions selon les procédures prévues. Les roulements doivent être contrôlés, tout comme les pièces associées à la circulation d’huile. Une pièce qui semble propre peut rester hors tolérance, tandis qu’une marque superficielle ne condamne pas nécessairement un composant : seule une inspection dimensionnelle permet de trancher.
L’atelier doit enfin examiner les éléments qui ne sont pas enfermés dans le bloc mais qui peuvent provoquer une nouvelle panne : pompe et circuit de lubrification, refroidisseur d’huile, radiateur, durites, thermostat, ventilateurs et périphériques d’allumage. Sur une RX-7 turbo, l’état des turbocompresseurs et des conduits mérite aussi d’être évalué. Le but n’est pas de remplacer tout ce qui entoure le moteur, mais d’identifier les pièces dont la défaillance pourrait endommager le moteur reconstruit.
Choisir les pièces à remplacer
La liste des pièces dépend des mesures, de l’état observé et du niveau de remise en état retenu. Une reconstruction complète prévoit généralement le renouvellement des joints et éléments d’étanchéité démontés, car leur accès devient difficile une fois le moteur assemblé. Les segments d’apex, joints latéraux, joints d’angle, ressorts et autres éléments doivent être choisis selon la version du moteur et les spécifications retenues. Des pièces compatibles en apparence ne sont pas nécessairement interchangeables entre toutes les générations ou toutes les configurations.
Les roulements, les paliers et les composants de l’arbre se décident à partir de leur état et des jeux mesurés, en tenant compte de la méthode de reconstruction. Certains ateliers les remplacent dans le cadre de leur procédure complète, d’autres s’appuient sur des critères d’inspection définis. Ce point doit être explicite dans le devis : demandez quelles pièces sont neuves, lesquelles sont réutilisées après contrôle et quelles limites justifient ce choix.
Les rotors, carters et arbre excentrique ne sont pas des consommables que l’on condamne automatiquement à chaque ouverture. Ils peuvent être conservés s’ils sont en bon état et dans les limites prévues. À l’inverse, le fait qu’une pièce soit coûteuse ou difficile à trouver ne justifie pas sa réutilisation si elle est hors tolérance. Pour chaque composant majeur, le professionnel doit pouvoir expliquer le résultat du contrôle, la décision prise et, si nécessaire, l’option de remplacement ou de réparation envisagée.
Les travaux d’usinage dépendent de la pièce concernée et de son traitement. Ils peuvent être envisageables sur certains composants, mais ne doivent jamais être prescrits comme un « réalésage » générique : la géométrie et les revêtements des surfaces de travail imposent des méthodes spécifiques. L’atelier doit préciser qui réalise l’opération, quel contrôle suit l’usinage et si la pièce obtenue reste conforme à l’usage prévu, qu’il s’agisse d’une voiture de route ou d’un moteur fortement sollicité.
Prévoyez aussi les pièces périphériques réellement nécessaires. Des durites fragilisées, un circuit de refroidissement encrassé ou une pompe défaillante peuvent compromettre la reconstruction. Sur les RX-7, la lubrification doit être comprise dans son ensemble, y compris le fonctionnement du système de dosage d’huile lorsqu’il est présent. Le guide sur la lubrification du moteur rotatif, OMP et premix aide à distinguer les fonctions de ces dispositifs, sans remplacer la procédure propre à chaque moteur.
Respecter les tolérances au remontage
Les limites d’usure et les jeux ne doivent pas être repris d’une vidéo, d’un forum ou d’un manuel destiné à un autre code moteur. Utilisez la documentation technique correspondant à la version reconstruite, notamment pour les jeux des segments, les dégagements, les jeux de paliers, les dimensions des composants, le faux-rond et les limites des surfaces. Les valeurs peuvent différer selon le moteur, l’année et la procédure de contrôle. Si une donnée manque ou si la documentation disponible ne correspond pas à la configuration, suspendez le montage jusqu’à clarification.
Les instruments doivent convenir à la précision demandée et être en bon état. Selon la mesure, l’atelier peut avoir besoin d’un micromètre, d’un comparateur, d’un alésomètre ou d’outils de contrôle de planéité. Les pièces doivent être propres et à une température permettant une mesure cohérente. Une valeur notée sans unité, sans emplacement de mesure ou sans indication de référence n’est pas exploitable pour valider le travail.
Au remontage, la propreté est décisive. Les conduits d’huile et de refroidissement doivent être dégagés, les pièces débarrassées des résidus et les zones d’assemblage protégées des poussières. Lubrifiez les surfaces et les éléments d’étanchéité avec les produits et selon la méthode prescrits pour le moteur et les pièces utilisées. Un manque de lubrification au premier lancement, un produit inadapté ou un excès de pâte d’étanchéité susceptible d’obstruer un passage peuvent détruire rapidement le travail réalisé.
L’ordre d’assemblage, l’orientation des pièces et la progression du serrage doivent suivre la documentation technique. Les valeurs de serrage ne se devinent pas et ne se transposent pas d’un moteur à l’autre. Certains éléments peuvent exiger une procédure particulière ou un remplacement après démontage : le statut des vis et des fixations doit être vérifié dans le manuel. Les joints doivent se positionner sans pincement et les pièces mobiles doivent conserver la liberté de mouvement attendue à chaque étape.
Avant de fermer définitivement le moteur, vérifiez les jeux prescrits et consignez-les. Le contrôle de la rotation au fil de l’assemblage aide à repérer un blocage avant qu’il ne soit masqué par l’étape suivante. Confirmez également le bon cheminement des joints, l’alignement des composants et l’absence de corps étranger. Un montage qui tourne à la main n’est pas à lui seul une preuve de conformité, mais un point dur inexpliqué impose d’arrêter et de rechercher sa cause plutôt que de forcer.
Rodage, premiers contrôles et mise au point
Il n’existe pas de programme de rodage universel à appliquer à toutes les reconstructions. La conduite à tenir dépend des segments montés, des surfaces réutilisées ou retravaillées, des autres pièces et de la méthode de l’atelier. Demandez des consignes écrites au professionnel qui a assemblé le moteur : durée des premières phases, régime et charge à éviter ou à privilégier, contrôles à effectuer et moment auquel revenir pour une inspection. Une recommandation générale trouvée ailleurs ne remplace pas ces instructions.
Avant le premier démarrage, l’atelier doit suivre sa procédure de préparation : vérifier les niveaux, amorcer les circuits selon la méthode appropriée, confirmer les branchements et s’assurer que les systèmes d’allumage, d’alimentation et de refroidissement sont prêts. Dès que le moteur tourne, les contrôles portent notamment sur les fuites, la pression et la circulation d’huile, la température, les bruits anormaux et le comportement du moteur. En présence d’un voyant, d’une fuite ou d’une montée de température inquiétante, interrompez l’essai et diagnostiquez le problème.
La mise au point doit correspondre aux pièces et à l’usage prévus. Sur un moteur turbo ou modifié, une cartographie inadaptée, un mélange incorrect ou un défaut de commande de suralimentation peut mettre en péril une reconstruction neuve. Ne demandez pas de chercher immédiatement la puissance maximale : commencez par valider le fonctionnement, l’absence de fuite et la stabilité des paramètres selon la procédure du professionnel. Les premières vérifications ne se résument pas à une accélération sur route.
Le suivi après démarrage peut comprendre une inspection des fluides et des raccords, une lecture des bougies, un contrôle des paramètres moteur et, au moment prescrit, une nouvelle mesure de compression. Le calendrier dépend de la reconstruction : il n’est pas pertinent de fixer une échéance identique à tous les moteurs. Conservez les factures, les mesures avant et après, la liste des pièces et les consignes de rodage avec l’historique de la RX-7. Ces documents faciliteront l’entretien et toute intervention ultérieure.
Choisir un spécialiste et estimer le budget relatif
Un atelier sérieux explique le diagnostic avant de proposer l’ouverture du moteur. Il décrit les tests réalisés, les valeurs obtenues, les causes périphériques examinées et les raisons pour lesquelles une reconstruction est recommandée. Il doit aussi indiquer comment il documentera les contrôles après démontage et à quel moment il demandera votre accord si l’état des pièces modifie le périmètre prévu.
Demandez un devis séparant autant que possible la main-d’œuvre, les pièces, les contrôles, l’usinage et les opérations périphériques. Faites préciser les références adaptées au code moteur, les éléments qui seront systématiquement remplacés, ceux qui seront réutilisés après mesure et la façon dont les pièces non conformes seront traitées. Demandez enfin quelles garanties couvrent le travail, quelles sont leurs conditions d’application et quelles consignes d’utilisation sont requises. Une garantie n’efface ni une mauvaise utilisation ni un défaut extérieur au travail effectué : ses limites doivent être comprises avant l’accord.
Le budget augmente avec l’étendue des dégâts et le nombre de pièces à remplacer. Une reconstruction dont les carters, les rotors et l’arbre restent conformes n’a pas le même périmètre qu’un moteur présentant des surfaces endommagées, des paliers hors limite ou des pièces à remplacer après usinage. La disponibilité des composants, les opérations confiées à des spécialistes et la remise en état des périphériques influencent également le coût et le délai. Il n’existe donc pas de montant universel qui décrive correctement une reconstruction de 12A, de 13B atmosphérique ou de 13B-REW.
Comparez les devis à périmètre équivalent, pas seulement à leur total. Une proposition moins élevée peut exclure le contrôle de certains composants, les pièces périphériques ou les vérifications après montage. À l’inverse, un devis détaillé n’est pas automatiquement une preuve de compétence : la qualité des explications, la traçabilité des mesures et la capacité à justifier les choix techniques comptent autant. Si un devis prévoit le remplacement de toutes les pièces sans inspection, ou leur réutilisation sans mesure, demandez une justification précise.
Erreurs fréquentes à éviter
La première erreur consiste à décider d’une reconstruction à partir d’un seul symptôme ou d’une mesure réalisée dans des conditions inconnues. La seconde est de commander les pièces avant le démontage, puis de supposer qu’un kit standard couvrira les besoins réels. Tant que les carters, les rotors et les jeux n’ont pas été contrôlés, la liste définitive reste incertaine.
Ne mélangez pas les pièces des deux côtés, ne négligez pas les passages d’huile et n’utilisez pas d’abrasif sur une surface dont le traitement n’est pas identifié. Ne choisissez pas des segments uniquement d’après leur prix ou une promesse de performance : compatibilité, géométrie et contrôle des gorges sont déterminants. Enfin, ne refermez pas un moteur dont un jeu n’a pas été mesuré ou dont un point dur reste inexpliqué.
Une reconstruction peut aussi échouer parce que la cause initiale n’a pas été traitée. Remonter un moteur sans remettre en état un circuit de refroidissement défaillant, un allumage irrégulier ou une lubrification insuffisante expose à une nouvelle avarie. Sur une voiture modifiée, une calibration inadaptée peut produire le même effet. Fiabiliser les systèmes associés fait partie du projet, même si certaines réparations ne se trouvent pas dans le bloc moteur.
Synthèse pratique avant d’autoriser les travaux
Avant de confier le moteur, demandez un diagnostic écrit et les conditions du test de compression. Au démontage, exigez un inventaire des pièces, des photographies utiles et un relevé des mesures. La décision de réutiliser, remplacer ou réparer un composant doit s’appuyer sur la documentation du moteur et sur des contrôles adaptés, pas sur une règle générale appliquée à toutes les RX-7.
Avant le remontage, vérifiez que le devis distingue pièces, usinage, périphériques et main-d’œuvre, et que les choix sont explicités. À la livraison, récupérez la liste des pièces montées, les relevés disponibles, les consignes de rodage, le calendrier des contrôles et les conditions de garantie. Cette traçabilité ne promet pas l’absence de panne, mais elle permet de comprendre ce qui a été fait, de suivre le moteur et d’intervenir plus vite si un symptôme réapparaît.
