Le moteur rotatif Mazda est souvent associé à la RX-7, mais son histoire commence bien avant elle, avec un pari industriel engagé par Toyo Kogyo. En 1961, l’entreprise japonaise obtient de NSU une licence et un accord de coopération technique autour du moteur Wankel. Elle ne part pas d’une page blanche : elle reprend une architecture prometteuse, dont les premiers exemplaires souffrent de problèmes d’usure, de consommation d’huile et de fiabilité. La Cosmo Sport 110S, lancée en 1967, est le résultat de six années de développement, pas d’une invention soudaine.
Pour comprendre ce que Mazda a apporté, il faut distinguer le principe initial, le développement du moteur et sa mise au point industrielle. Le constructeur transforme un mécanisme encore fragile en moteur de série, puis l’installe dans plusieurs modèles. Cette histoire éclaire les exigences propres au Wankel, depuis les segments d’apex et l’étanchéité jusqu’à la lubrification nécessaire à son fonctionnement.
Toyo Kogyo cherche une voie technique nouvelle
Toyo Kogyo est le nom de l’entreprise qui devient Mazda Motor Corporation en 1984. Fondée en 1920 à Hiroshima, elle s’oriente progressivement vers les véhicules, notamment les utilitaires à trois roues, avant de développer des automobiles. Au début des années 1960, elle reste un constructeur japonais de taille modeste face aux groupes les plus installés. Une technologie distinctive peut lui permettre de se démarquer, à condition de réussir à la produire et à la vendre.
Tsuneji Matsuda, qui dirige l’entreprise après-guerre, soutient cette orientation. Le moteur rotatif présente des arguments mécaniques séduisants : un nombre réduit de pièces mobiles, une architecture compacte et une rotation régulière. Son rapport entre puissance et encombrement paraît favorable. Mais ces qualités ne garantissent ni une longue durée de vie ni un coût de fabrication acceptable. Pour Toyo Kogyo, le projet est un investissement risqué, qui mobilise des ingénieurs et des moyens sur une technologie encore peu éprouvée.
Le choix du Wankel s’inscrit dans une ambition plus large que celle de créer une voiture de démonstration. Si le moteur peut être fiabilisé, il peut équiper des voitures de tourisme et contribuer à l’identité technique de la marque. L’enjeu est double : obtenir les droits nécessaires et bâtir en interne les compétences de conception, de fabrication et de contrôle indispensables à une production régulière.
Le fonctionnement explique à la fois l’attrait et la difficulté du projet. Dans un moteur à pistons, ceux-ci se déplacent dans des cylindres. Dans le Wankel, un rotor de forme triangulaire tourne dans un carter dont le profil est une trochoïde. Les chambres formées entre le rotor et le carter accomplissent successivement l’admission, la compression, la combustion et l’échappement. Pour un schéma de ce cycle, consultez notre présentation du fonctionnement du moteur rotatif Wankel.
L’accord avec NSU et Felix Wankel en 1961
Felix Wankel est à l’origine du principe du moteur rotatif qui porte son nom. Il travaille avec NSU, dont les ingénieurs développent une architecture adaptée à l’automobile. Il faut donc distinguer l’inventeur du principe, l’entreprise qui contribue à le transformer en moteur exploitable et Mazda, qui acquiert des droits puis conduit son propre programme de développement. La Cosmo n’est pas la première automobile Wankel commercialisée : la NSU Spider arrive sur le marché en 1964.
En 1961, Toyo Kogyo conclut avec NSU un accord de licence et de coopération technique portant sur cette technologie. L’accord donne accès aux connaissances et aux droits nécessaires pour travailler sur le moteur, mais ne fournit pas à Mazda un produit prêt à être monté en grande série. Les ingénieurs japonais doivent étudier les plans, construire des prototypes, adapter des composants et vérifier que le moteur peut supporter des usages prolongés. La licence ouvre le chantier, elle ne le clôt pas.
Le moteur NSU fournit un point de départ, mais les essais doivent établir s’il peut répondre aux usages visés par Toyo Kogyo et aux exigences de la production. Ils portent sur les performances, mais aussi sur les démarrages, la tenue à haut régime, l’usure des pièces en contact et la régularité de fabrication. Une pièce peut fonctionner sur un banc pendant un essai court et révéler une faiblesse après des heures de rotation répétée.
Le pari suppose également de convaincre les clients. Un moteur inhabituel ne se vendra pas seulement parce qu’il est compact ou original. Il doit se comporter comme un moteur automobile : démarrer sans procédure complexe, délivrer sa puissance de façon prévisible et durer dans des conditions ordinaires. Mazda mène donc en parallèle un programme de recherche mécanique et la réflexion sur une voiture de série capable de l’accueillir.
Les premiers moteurs et les « griffes du diable »
Les premières campagnes d’essais mettent au jour une faiblesse spectaculaire : le contact entre les segments d’apex et la surface intérieure du carter. Placés aux trois sommets du rotor, les segments d’apex assurent l’étanchéité entre les chambres qui se succèdent pendant la rotation. Ils doivent suivre le profil du carter à grande vitesse, tout en résistant à la chaleur, aux efforts de contact et aux variations de pression.
Sur certains prototypes, les segments vibrent ou rebondissent contre la surface du carter au lieu de la suivre régulièrement. Ce phénomène de broutement laisse des marques répétées dans la piste de travail. Les ingénieurs les surnomment les « griffes du diable ». Ce n’est pas une simple anomalie esthétique : ces marques perturbent l’étanchéité, aggravent l’usure et peuvent endommager un carter coûteux. Une avarie de ce type menace donc la durée de vie du moteur et la faisabilité de sa production.
Le problème est difficile à résoudre parce que le segment doit répondre à des contraintes qui se contredisent. Il doit rester assez léger pour suivre rapidement la forme du carter, mais assez résistant pour ne pas s’user ou se casser. Il doit aussi maintenir l’étanchéité sans créer de frottements excessifs. La matière, la forme, le jeu et l’état de surface doivent être considérés ensemble.
Les essais révèlent d’autres défauts. Le moteur consomme trop d’huile et peut émettre une fumée visible. Une partie de l’huile sert à lubrifier les surfaces d’étanchéité : le rotatif ne fonctionne pas comme un moteur où l’huile reste séparée du mélange brûlé par les segments de piston. Le dosage doit toutefois rester précis. Une alimentation trop généreuse augmente la consommation et la fumée ; une lubrification insuffisante accélère l’usure des segments et du carter.
Il serait donc réducteur de ramener les difficultés des prototypes aux seules « griffes du diable ». Les problèmes sont liés : les choix de matériaux influencent le frottement, l’étanchéité conditionne la combustion et la lubrification affecte la durée de vie du moteur. Mazda doit rendre l’ensemble suffisamment robuste, pas seulement supprimer un défaut isolé.
L’équipe de Kenichi Yamamoto face aux problèmes d’étanchéité
En 1963, Toyo Kogyo crée un département de recherche consacré au moteur rotatif, dirigé par Kenichi Yamamoto. L’équipe compte 47 ingénieurs, mobilisés sur la conception, les matériaux, les essais et la production. Le programme ne se limite pas à demander à quelques techniciens de corriger un moteur existant : il s’agit de traiter les difficultés fondamentales de l’architecture.
Le travail consiste à mesurer les défaillances, modifier les composants puis recommencer les essais. Les ingénieurs doivent en distinguer les causes : un segment peut être trop lourd, trop rigide ou mal adapté à la surface du carter ; un défaut de géométrie peut provoquer des vibrations ; une piste de contact inadéquate peut accélérer l’usure. Les essais sur banc révèlent la tenue mécanique, tandis que les essais en voiture vérifient le comportement sur des durées et des régimes variés.
Cette méthode transforme le programme en apprentissage industriel. Une solution doit pouvoir être fabriquée avec des tolérances répétables, contrôlée avec des méthodes généralisables et montée dans un moteur dont les composants ont une durée de vie acceptable pour l’époque. Un prototype qui fonctionne une fois ne suffit pas. La production exige que le même résultat puisse être obtenu sur chaque moteur, avec des pièces et des méthodes d’assemblage maîtrisées.
Kenichi Yamamoto et ses ingénieurs ne cherchent pas à effacer les particularités du Wankel. Ils travaillent à les rendre compatibles avec un usage automobile. Le moteur conserve son cycle rotatif, son rotor triangulaire et ses segments d’apex ; l’objectif est de contrôler les contacts et les effets de l’usure. Cette approche, fondée sur les essais et la modification des composants, constitue l’un des apports durables du programme Mazda.
Les segments d’apex deviennent le cœur de la solution

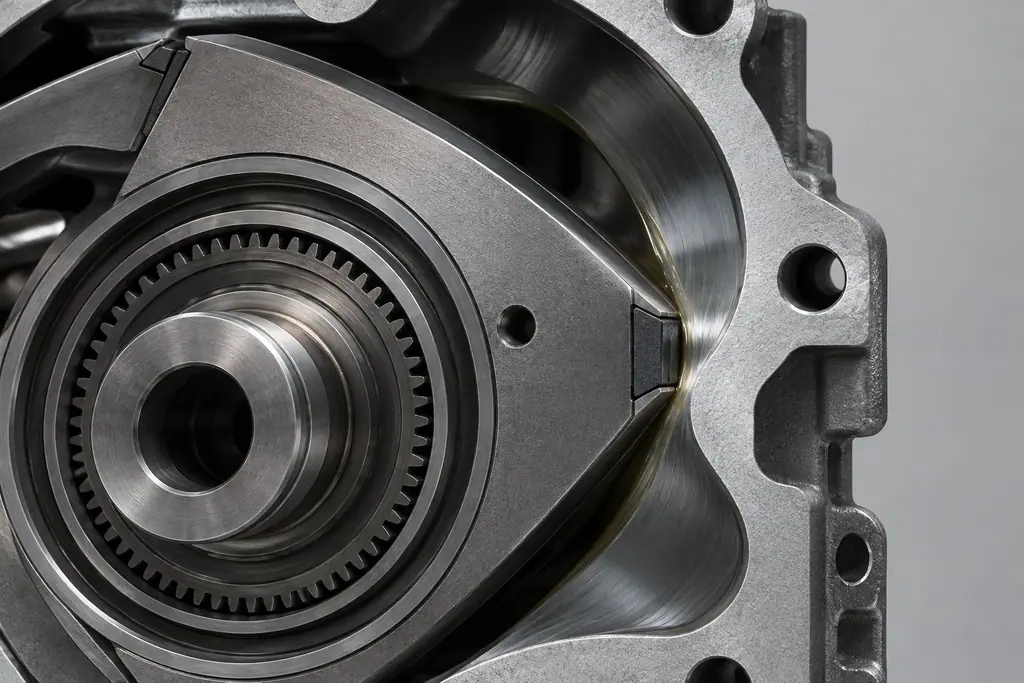

La réponse aux marques de broutement passe d’abord par une évolution des segments d’apex. Mazda étudie leur forme, leur comportement en mouvement et les matériaux capables de supporter le contact avec le carter. L’équipe met notamment au point un matériau carbone-aluminium pour les segments, afin de mieux concilier faible masse, résistance et aptitude à glisser sur la piste de travail. Ce choix ne suffit pas à lui seul, mais il contribue à rendre le mouvement du segment plus régulier.
Les ingénieurs travaillent également sur la surface intérieure du carter, appelée piste trochoïdale. Son état et sa résistance à l’usure sont essentiels, car les segments y frottent continuellement. Les traitements de surface, dont le chromage employé sur les carters de série, contribuent à obtenir une piste plus résistante. Segments et carter sont ainsi développés comme deux éléments d’un même contact.
Cette évolution réduit les dégâts qui avaient rendu les premiers essais inquiétants et permet d’augmenter la durée de fonctionnement des moteurs. Elle ne signifie pas que les frottements disparaissent ou que les segments deviennent inusables. Le rotatif reste dépendant de l’état de ses surfaces d’étanchéité et d’une lubrification adaptée. La réussite tient à une baisse suffisante des défaillances pour rendre possible une automobile de série, avec des intervalles de service et une durée de vie acceptables pour son époque.
L’huile constitue l’autre volet majeur de la mise au point. Une quantité contrôlée doit atteindre les zones de contact afin de limiter l’usure. Les ingénieurs doivent régler cette alimentation sans envoyer inutilement trop d’huile dans les chambres de combustion. Une consommation d’huile n’est donc pas, en soi, une preuve de panne sur un moteur rotatif ; elle doit être comparée aux valeurs prévues pour le modèle concerné. Les principes de cette lubrification du moteur rotatif restent utiles à comprendre, même si les systèmes ont évolué depuis la Cosmo.
La combinaison des matériaux, des traitements de surface, des réglages de lubrification et des essais répétés donne à Mazda une base technique exploitable. Il n’existe pas une pièce miracle qui résout tous les problèmes. C’est l’accord entre les composants et la maîtrise de leur fabrication qui transforme un prototype difficile à maintenir en moteur de série.
La Cosmo Sport 110S et le moteur 10A
En 1967, Mazda lance la Cosmo Sport 110S, première voiture de tourisme de série de la marque équipée d’un moteur rotatif. Son moteur 10A comporte deux rotors. Sa cylindrée nominale totale est de 982 cm³ selon la convention utilisée pour le Wankel, soit environ 491 cm³ par rotor. La puissance annoncée à son lancement est de 110 ch selon la norme japonaise JIS, à 7 000 tr/min. Une évolution commercialisée en 1968 porte cette puissance annoncée à 128 ch JIS.
La Cosmo Sport n’est pas une simple carrosserie destinée à exposer une nouveauté mécanique. Elle donne au 10A un emploi réel, avec des contraintes de refroidissement, de transmission, d’entretien et de conduite. Le moteur compact permet une installation basse et relativement courte, tandis que la voiture se présente comme un coupé sportif. Pour Mazda, le modèle démontre que le rotatif peut quitter le laboratoire et devenir le cœur d’une automobile vendue aux clients.
Le lancement de la Cosmo ne signifie pas que le Wankel est devenu immédiatement simple à fabriquer ou exempt de défauts. La voiture est produite en série limitée par rapport aux modèles de grande diffusion. Elle joue un rôle de vitrine et de validation : la marque peut observer le comportement du moteur en service et recueillir l’expérience nécessaire aux évolutions suivantes. Les voitures livrées éprouvent le système dans des conditions plus variées que celles d’un banc d’essai.
Il faut aussi replacer la Cosmo dans l’histoire mondiale du moteur rotatif. La NSU Spider l’a précédée sur le marché, et Mazda ne revendique pas l’invention du principe. Son mérite tient à la persévérance de son programme de développement et à sa capacité à prolonger l’usage du moteur dans une gamme. La chronologie du moteur rotatif chez Mazda permet de replacer cette première voiture dans les étapes qui suivent.
Le nom 110S renvoie à la puissance annoncée du modèle initial, mais la Cosmo importe surtout par ce qu’elle prouve industriellement. Mazda a pu concevoir une voiture autour d’un moteur à deux rotors, le produire et le proposer aux clients. Le modèle transforme une licence technologique en compétence propre, puis en argument de gamme.
Du coupé R100 aux RX-2, RX-3 et RX-4
Après la Cosmo Sport, Mazda élargit l’offre rotative à des voitures plus proches des modèles de grande diffusion. La Familia Rotary Coupe, commercialisée sous le nom R100 sur certains marchés à partir de 1968, associe le moteur à une carrosserie compacte. Cette étape met le Wankel à la portée d’un public plus large que celui d’un coupé sportif produit en faibles volumes.
La gamme s’étend ensuite à des voitures de catégories et de formats différents. La Capella Rotary, lancée en 1970, est connue sous le nom RX-2 dans plusieurs marchés d’exportation. La Savanna Rotary, lancée en 1971, devient la RX-3 à l’étranger, tandis que la Luce Rotary, lancée en 1972, est commercialisée comme RX-4 sur certains marchés. Les noms et les carrosseries varient selon les pays : une désignation d’exportation n’est pas nécessairement employée au Japon.
Cette diffusion révèle une stratégie : le moteur n’est plus réservé à un modèle emblématique. Mazda le propose dans des coupés et des berlines, en adaptant les cylindrées et les caractéristiques aux véhicules concernés. Les familles 10A, 12A puis 13B accompagnent cette évolution, même si leur présence et leur configuration dépendent de la version et du marché. L’expérience acquise sur la Cosmo sert de point d’appui, mais chaque nouvelle voiture impose ses propres choix de refroidissement, de transmission et de réglage.
La diffusion ne supprime pas les compromis. Le Wankel reste compact et régulier, mais sa consommation de carburant et ses exigences de lubrification demeurent des sujets de développement. L’extension de la gamme montre néanmoins que Toyo Kogyo ne traite plus le rotatif comme une curiosité. La RX-7, lancée en 1978, lui donnera ensuite une visibilité internationale particulière. Pour la suite, consultez notre dossier sur la naissance de la RX-7.
Les repères pour comprendre ce pari industriel
L’histoire de 1961 à 1967 se lit en trois étapes : Toyo Kogyo acquiert des droits et conclut un accord de coopération avec NSU, ses ingénieurs identifient les faiblesses d’un moteur encore immature, puis ils développent des solutions portant sur les matériaux, les surfaces et la lubrification. La Cosmo Sport 110S est l’aboutissement de ce travail initial, pas la preuve que tous les compromis du rotatif ont disparu.
Pour lire les modèles qui suivent, gardez en tête quatre repères :
- Felix Wankel est à l’origine du principe ; NSU et Mazda jouent chacun un rôle dans son développement et son application.
- Les « griffes du diable » désignent des marques de broutement qui signalent un problème mécanique réel sur les premiers moteurs.
- Les segments d’apex, la piste du carter et la lubrification forment un système étroitement lié.
- La Cosmo est la première voiture rotative de série de Mazda, tandis que la R100, la RX-2, la RX-3 et la RX-4 élargissent ensuite l’offre selon les marchés.
Cette distinction aide aussi à comprendre les RX-7 : elles héritent d’une longue expérience de développement, mais chaque génération possède ses propres solutions et exigences d’entretien. Pour les différencier, consultez le guide des générations de Mazda RX-7.
